PCB電路板加工
PCB電路板快速打樣
我們極度擅長為客戶提供最短24小時的快速電路板打樣服務。當您的公司需要快速電路板打樣時，您只需要將文件交付給我們，即可在很短的時間內收到高質量的電路板，并且擁有十分誘人的價格競爭力。此外，針對您PCB電路板打樣的過程中發現的設計問題，我們也會在試產報告中體現。所有的DFM可制造性檢查和生產過程中的制程問題發現報告均是免費的。市場上很多PCB快速打樣的公司是把十幾款板子拼在一起來進行開料生產，這樣會導致很多品質隱患，而我們只會每款PCB單獨生產打樣，確保品質從而減少PCB電路仿真驗證的準確性。
PCB多層板及復雜工藝
支持1到36層多層板、HDI、盲埋孔、BGA、盤中孔、金手指、樹脂塞孔、激光鉆孔、3mil線寬線距等復雜工藝。
如何獲取PCB電路板報價?
在線填寫PCB詢價單，或者郵件發送PCB Gerber文件給到郵箱[email protected]，最快1小時內回復您的詢價。

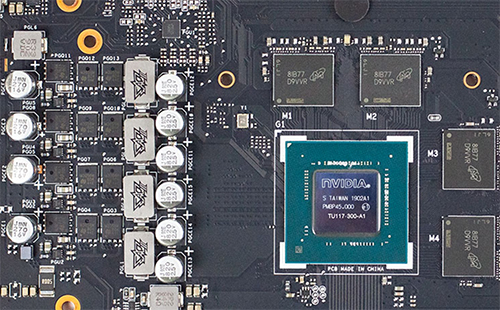

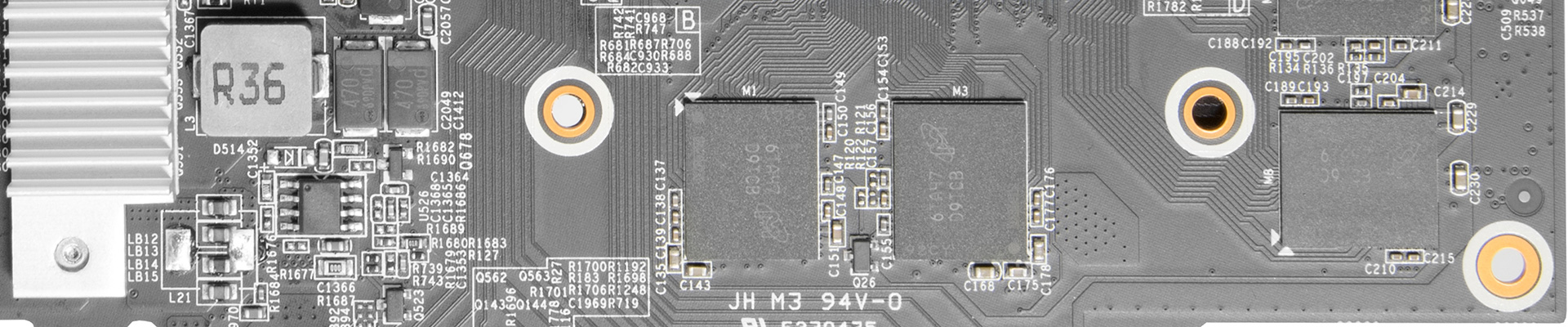

PCB樣品展示
作為領先的PCB制造供應商，我們獲得ISO9001、ISO13485、IATF16949等認證，部分制造的電路板樣品如下:
PCB制程能力
最大層數 40L
最大板厚 8.0mm
最小板厚 0.4mm
最大厚徑比 14:01
最大銅厚 10OZ
最大工作板尺寸 2000x610mm
最薄4層板 0.33mm
最小機械孔/焊盤 0.15/0.35mm
鉆孔精度 +/-0.025mm
PTH孔徑公差 +/-0.03mm
最小線寬/線距 0.065/0.065mm
表面處理 ENIG/ OSP/ HASL/ Au Plating (soft/hard)/ Immersion Ag/ Immersion Tin/ Bright Tin Plating/Ag Plating/ Carbon Ink
支持HDI、盲埋孔、FPC柔性線路板的制作
