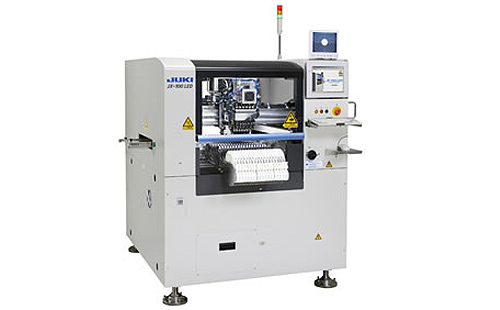

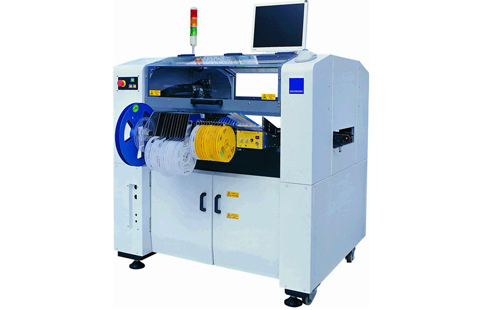

貼片機參數設置技巧
一、要了解貼片機的常用標示
我們都知道很多機器設備在使用之前都有特定的標示需要我們學習，貼片機也不例外。那么，我們在這個時候就需要充分了解這些標示的意義和作用，從而起到警示性的作用，在充分認識貼片機之后才能更加安全的使用貼片機。同時要檢查機器空氣壓力是否達到5KG；
二、打開電源
1、 打開空調開關，將溫度設置20℃—25℃；
2、 打開機器總電源，將開關置于“ON”處；
三、檢查機器周圍的環境
1、 檢查D軸周圍有無阻礙物，并及時清除；
2、 上料時，留意feeder蓋有無扣緊，防止feeder蓋翹起
四、開機
1、 開啟貼片機電源，開關置于“ON”處；
2、 打開屏幕顯示器件電源（綠色開關），此時機器要求ZERO SETTTNG，
按一下START鍵，機器的X、Y、Q、D軸將回到各的原始位置，機器
已處于回零狀態，等待開機生產；
五、設置機器工作狀態
1、數據編制程序
2、觸摸PROGRAM、對應的F4按鈕，使屏幕將顯示 PROGRAM 于菜單 CHANGE、QTYSET、 QTYCLR、SKIP、DEVICE、RETURN；
3、按下F1鍵對應的CHANGE、屏幕將顯示機器中的存儲程序，通過數字鍵來選擇生產程序；
4、選擇生產模式，在選擇生產程序后，按RETURN，對應的F6鍵，直到畫面主菜單，此時按下 AUTO對應的F1鍵，屏幕顯示AUTO子菜單SO。NO RETURN START。PB 按下MODE 對應的F5鍵，直到屏幕左下方“MODE；”對應的PROD；
六、檢查NOZZLE（吸嘴）是否不良
每次清洗吸嘴時，需要檢測吸嘴的CENTER、BRIGHT是否OK。在主菜單中按下SET對應的F5鍵，出現SET的子菜單STATUS、MANUAL、PROGRAM、 PROPER、 SERVO、PSTION、RETURV按下PROPER對應的F3鍵，出現CAMERA、SCALE、CENTER、 BRIGHT、RETURN。按下CENTER對應的F4鍵，機器提示PUSH、START按下START鍵，機器就可對NOZZLE中心進行測試，同理可測NOZZLE的BRIGHT。
七、生產過程
1、將feeder (供料器) 從確保機器的拋料率降至最低程度,將SET/STATUS/RECOVERY 設置為E.STOP,在此狀態生產,觀察feeder的運行情況，并及時根據需要更換及修理的feeder。在發現feeder運行正常后，將RECOVERY設置為AUTO。
2、絲印錫膏；
1） 將絲印模具調整，保證印出來的錫膏絕無缺陷；
2）檢查PCB線路板有無缺陷，對于變形，無MARK點或MARK點不規則的線路板，不可 印錫膏，（退還庫房）；
3） 檢查印錫膏有無連焊，印刷不良，或其它不良狀況，應擦干凈PCB板，用酒精清洗用風槍吹 干，再烘烤重新印膏
3、裝料
1）上料時將D板上使用的TABLE退到兩邊
2） 從D軸上小心取下需裝料的feeder（供料器）按要求上料
3）上好料后，將feeder放平緊于D軸上，不應翹起
4） 每次上料時feeder上應露出一個料，便于吸嘴吸取，并核對一下D-DATA，不得有上料錯誤
5） 檢查feeder有無松動，異常，若有不良，馬上維修及保養feeder
6） 若有TAPY Feeder報警，必須仔細檢查有無feeder蓋有無翹起
按要求的方向將PCB板放在機器運輸軌道上，要求機器軌道上PCB板不超過5塊（包括
X Y TABLE中的一塊）
5、出板
及時將已貼好的PCB板從貼片機導軌上取出，并被感應器所感應
6、修板
QC員工應根據作業圖紙，矯正已貼PCB板上所有的缺陷（如：移位，
脫焊，元件錯漏等），將已修正的PCB板放入插件箱中。
7、注意：若存在以下異常情況，應立即向技術人員報告，以便改正。
1、 元件整體或部分移位
2、 貼片機所貼元件漏貼、元件歪斜等
3、 檢查有方向的貼片元件方向是否正確，如三極管，集成電路，BGA，變容器及高管等
八、關機
1、 按下ENGERNCY鍵，然后按下操作板上的關機鍵
2、 將機器畫面下POWER OFF開關鍵按下，再將機器總電源開關置于OFF
3、 關掉空調開關
4、 將總電源開關置于“OFF”
九、記錄
1、 上料時應記錄上料時間，上料站位，料件名稱及上料人（簽名）
2、 清點當天的所貼PCB數量，做好記錄并復報貼片拉長
3、 有關機器異常情況（光纖斷，吸嘴變形等），及機器保養情況應記錄在“貼片機日常記錄本”。
十、清潔機器
1、 每天清除廢料盒中及D軸面板上所丟棄的物料，注意其種類及數目，以便調整feeder并對這些物
料進行回收再利用
2、每天清理廢料箱中的紙物，并清潔過濾網
十一、挑選
挑選當天機器所拋料件，統計出的物料分類并注明物料名稱，型號（0603、0805或1206，IC、BGA） 等物料數量
十二、備注
1、在機器工作過程中，如發現異常情況，盡量少用ENGENCY鍵關機而用暫停鍵，若休息時間少
于1.5小時則不用關機
2、隨時注意機器的運行情況，發現問題及時解決
十三、要積極排查故障
貼片機經過長時間的使用必然會對機器產生一定的消耗和損壞，因此，做好故障排查也是一項重要的工作。這樣積極進行排查，能夠及時發現問題，找到問題，從而快速有效的解決問題，這就是我們做好排查故障工作的主要目的和主要作用。
