[技術]電路板去板邊 -- 手動去板邊 (Manually V-cut breaking)

電路板去板邊在PCBA制造工藝中一般采用自動化的V-cut，然而有些特殊板子需要手工去板邊。要使用手動方式去板邊作業以前，應該要先確認板子確實無法使用【V-cut 切割機】作業。 因為手動方式在去板邊時存在很多的質量問題：

手動折板邊全部由作業員操作，較難管控折板邊的紀律(discipline)，質量就會出現時好時壞的問題。手動折板邊必須彎曲板子，容易造成電子零件破裂(crack, micro-crack)，進而降低產品良率。 有些問題甚至要使用一段時間后才會漸漸出現。

手動折板邊也容易造成電路板的損傷，比如說導通孔的連接處音折斷板邊時斷裂；另外也容易傷害電路板的線路，因為板子是用折斷的，所以在折斷邊的地方會出現毛邊，有些線路如果太靠近板邊就有損傷的可能。

手動折斷板子時需要手握電路板，手指會直接接觸電子零件，進而損害。 另外，折斷板邊時也有很大的機會讓板子直接碰觸工作桌面，有些比較高的零件就容易因折斷碰觸的關系而損傷。

手動折板邊應該注意的事項：

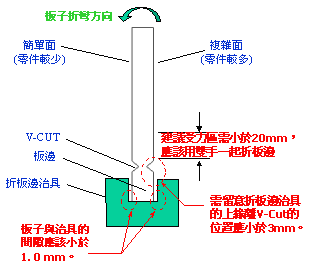

折板邊時必須用雙手握住電路板的下緣，離 V-cut 上去 20mm 的地方，盡量避免彎曲變形電路板。手動折板邊治具】的溝槽深度應該配合 V-cut 距板邊的距離，原則上 V-cut 離手動折板邊治具不應該超過 3mm。電路板與手動折板邊治具的間隙不應該超出 1mm。

建議折板邊的方向從復雜面(有大零件及零件較多面)折向簡單面(零件較少、較小面)，這樣可以讓大拇指握在復雜面，剩下四指握在簡單面，以盡量避免傷害零件；另外也可以防止折斷板邊時，不小心讓電路板碰觸到工作桌面，對較大零件所造成的損傷。
