PCB銅皮厚度規格，銅箔厚度與電流關系表

本文為您講述PCB銅皮作為導線通過大電流，銅箔厚度（三種規格35um、50um、70um）不同寬度下載流量的參考數值，具體對照表及PCB電路板銅皮寬度和所流過電流量大小計算公式。

PCB銅皮厚度與電流的關系，如下表所示：

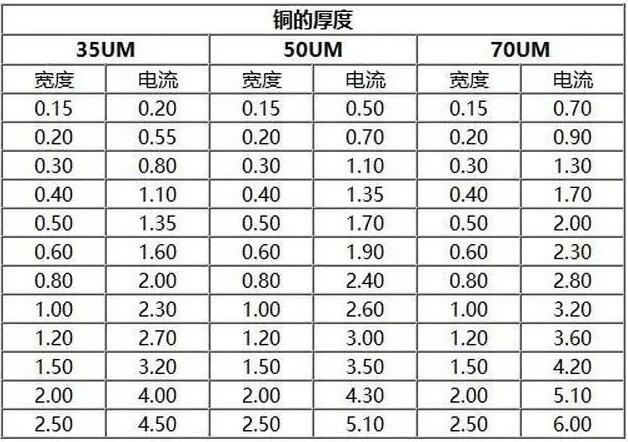

PCB銅皮厚度與電流的關系對照表

注意：用銅皮作導線通過大電流時，銅箔寬度的載流量應參考表中的數值降額50%去選擇

1、有條件的情況下，盡量采用單獨的電源層和地層進行供電。采用電源網絡總線時，網孔越多越好，形成許多嵌套的網孔，同時總線要盡量的寬，以達到均衡電流，降低噪聲的目的；

2、電源的走線不能中間細兩頭粗，以免在上面產生過大的壓降。走線不能突然拐彎，拐彎要采用大于90°的鈍角，最好采用圓弧形走線，電源的過孔要比普通的人一些。有條件的話，在過孔處加濾波電容；

3、對于那些特別容易產生噪聲的部分用地線包圍起來，以免產生的噪聲耦合入電壓。

PCB電路板銅皮寬度和所流過電流量大小的計算方法：

PCB銅箔

一般PCB板的銅箔厚度為35um，線條寬度為1mm時，那末線條的橫切面的面積為0.035平方毫米，通常取電流密度30A/平方毫米，所以，每毫米線寬可以流過1A電流。

以下為 IPC275-A 標準計算公式。同溫升、銅箔厚度、A有關。

I = 0.0150（DT 0.5453）（A 0.7349） for IPC-D-275 Internal Traces

I = 0.0647（DT 0.4281）（A 0.6732） for IPC-D-275 External Traces
