回流焊的部分功能的簡要介紹

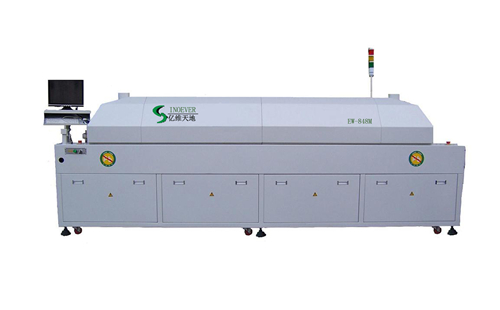

回流焊是組成SMT生產線的主要設備，現對回流焊的部分功能做簡要的介紹。外部的信號指示燈指示設備當前狀態，綠色指示燈亮表示設備各項檢測值與設定值一致，可以正常使用；黃色指示燈亮表示設定中或啟動；紅色指示燈表示設備有故障。工用電腦顯示器和鍵盤是設備的操作接口。自動傳輸導軌裝置是PCB 的傳輸部件，使輸運平衡可靠。溫度控制系統：采用溫度模塊自整定，冷端自動補償，每個溫區溫度自整定 PID 控制，溫度控制在±1℃。無級變頻控制系統：運風電機采用無級變頻調速，各溫區電機轉速可獨立控制，便于針對不同元件所適配的PCB 焊接時精確控溫。

內置助焊劑廢氣回收系統：采用濾網集中收濾方式，使用模組化設計的多層金屬網，可快速更換，亦可重復使用，且保養容易，有效延長爐膛清潔周期，符合ISO14001 標準。

熱風微循環系統：采用上下獨立運風加熱膜，小嘴子獨立微循環，保證爐體溫度差≤3℃，變速加熱區結構，發熱管對高速氣體進行加熱，低速高溫，氣體對PCB 及元器件施行滲透式加熱。此外，外部設施還有抽風口、散熱風扇和緊急開關將生產過程中的助焊劑霧等廢氣抽出，以保證回焊爐內的回流氣體干凈。按下緊急開關可切斷各電動機和發熱器的電源，使設備進入緊急停止狀態。
