SMT 生產設備的日常管理

下面是SMT貼片加工廠對生產設備的日常管理：

① SMT 生產設備的管理要求。

制訂全線總體SMT 工藝路線，確定每臺設備的生產工藝參數、數據要求和標準。

制定全線所有設備的管理文件及工藝規程。

依據制定的設備管理辦法，按規定的頻次，由工藝檢查人員定時監督檢查；關鍵設備由專職維護人員點檢、維護；所有過程及工作都有規范的記錄，使設備始終處于完好的狀態。比如填寫如下記錄表1-2-16 和表1-2-17。

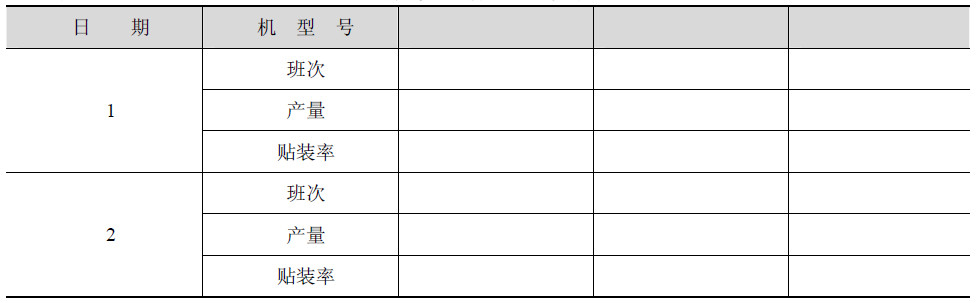

表1-2-16　貼片機運行狀態一覽表

表1-2-17　機臺的點檢作業表

② SMT 生產設備的管理范例——印刷模板的管理

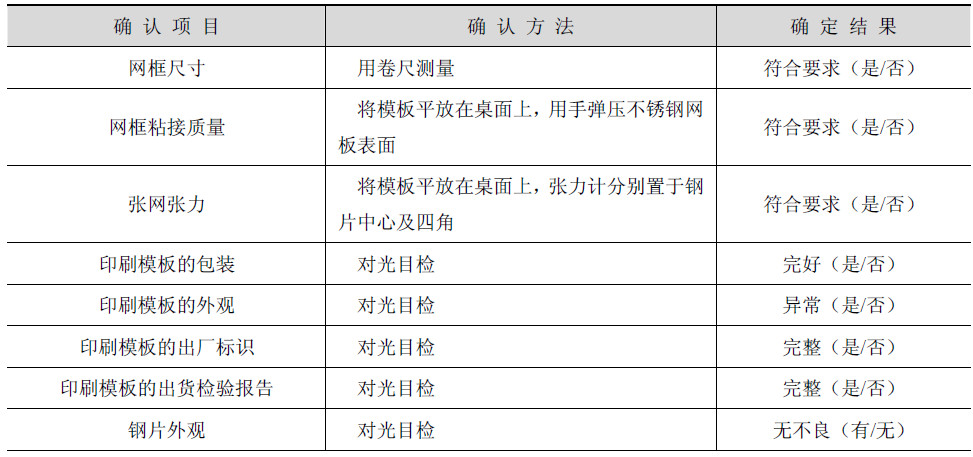

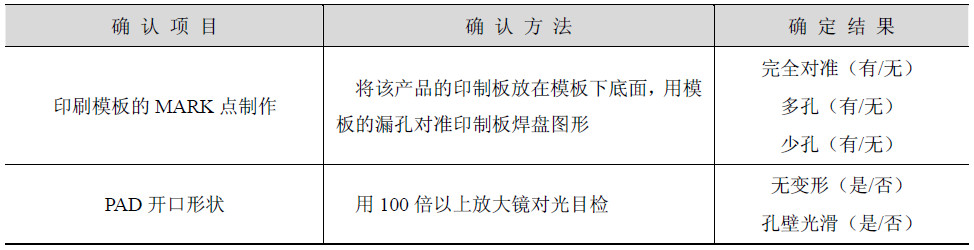

印刷模板的驗收，如表1-2-18 所示。

模板檢驗合格后粘貼合格標簽（見圖1-2-32）。若有質量問題反饋給模板加工廠，協商解決。

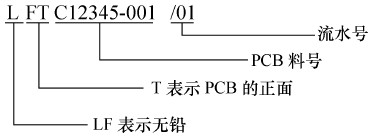

模板編號方法如圖1-2-33 所示。

圖1-2-32　模板合格標簽

圖1-2-33　模板編號方法

印刷模板的包裝運輸：應在鋼板開孔處覆蓋保護膜，使用紙箱或木箱包裝，運輸時防止擠壓。

印刷模板的儲存：儲存前對模板作徹底清潔處理，無外框的模板應豎掛在儲存柜內，有外框模板應立放或平放在分離貨架內。

印刷模板的使用包括如下內容。

a.確認：使用印刷模板前的模板檢查。

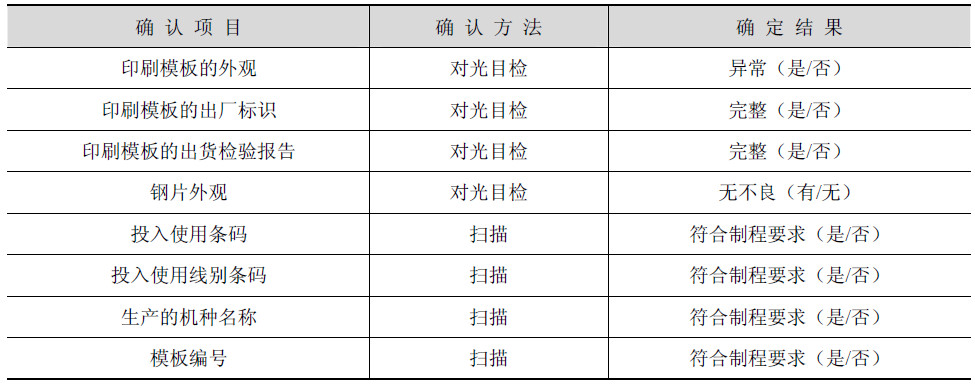

確認表如表1-2-19 所示。

b.使用：按工藝要求正確安裝；產線若停線30min 以上、換線時以及已使用12h 需將模板上的錫膏產出，并用模板清洗機將模板清洗干凈。這里每一個動作都有相應的工藝文件指導以達到相應的工藝要求。嚴禁有鉛模板與無鉛模板混用。

c.存放：模板使用完后按正確位置放回儲存架，也應有相應的管理文件及規范，如模板條碼朝外朝下；保管環境與產品生產環境要求相同；嚴禁有鉛模板與無鉛模板混放。

d.模板使用的異常處理：模板管制系統自動累計每片模板的使用次數，累計使用超出150 000 次不再使用，報廢處理；作業中發現任何異常或容易導致印刷不良或不符合制程要求，必須上報主管并協同工程人員進行異常處理。

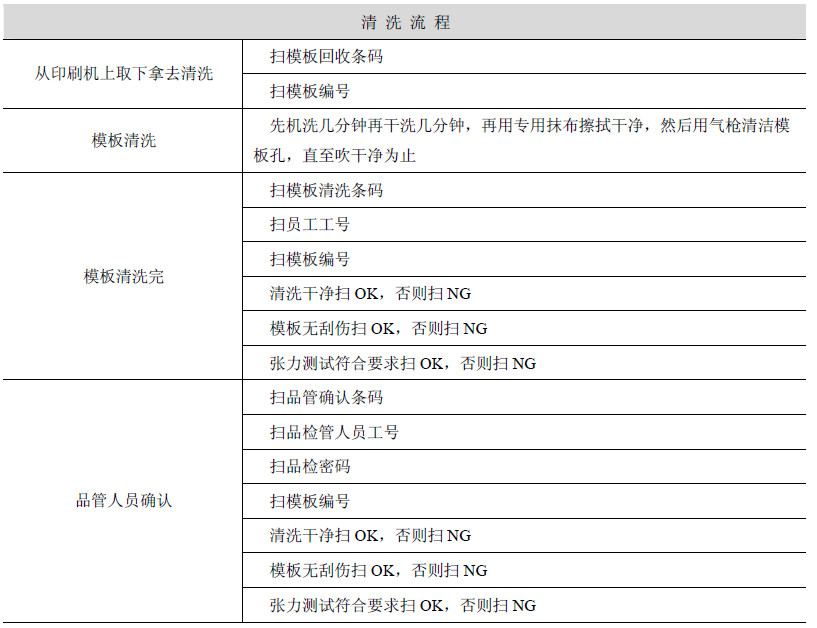

印刷模板的清洗：有鉛模板與無鉛模板在不同的清洗車間用不同的清洗設備清洗。流程表如表1-2-20 所示。

表1-2-20　印刷模板清洗流程表
