SMT 元器件的特點

SMT 元器件在功能上與傳統的插件元器件相同，最初出現在20 世紀60 年代的電子表產品中，使電子表的微型化成為可能。它們一經問世之后，就表現出強大的生命力，高頻特性提高、耐振動、安裝緊湊等優點是傳統插件元器件所無法比擬的，從而極大地刺激了電子產品向多功能、高性能、微型化、低成本的方向發展。常見的 SMT 元器件外形和插件元器件外形分別如圖2-1-1、圖2-1-2 所示。

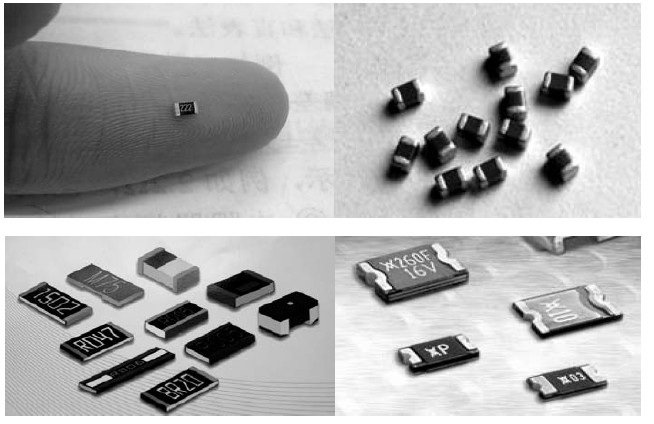

圖2-1-1　常見的SMT元器件外形

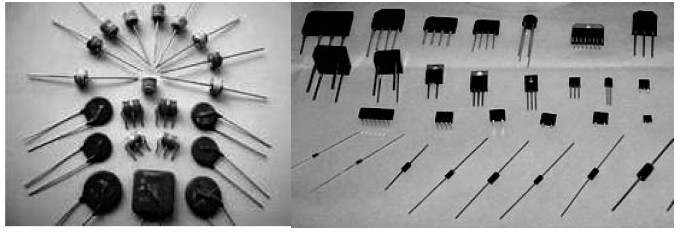

圖2-1-2　常見的插件元器件外形

SMT元器件的特點

與傳統的插件元器件相比，SMT 元器件具有以下主要特點。

① SMC、SMD 的外形一般為矩形的片狀、圓柱形、立方體等，焊端或引腳一般短引線或無引線，并與SMC、SMD 元器件外體在同一平面上，適合于表面組裝工藝。

② 形狀簡單、結構牢固，對應的表面組裝印制板（Surface Mounted Board，SMB）無需鉆孔，組裝的元器件無引線打彎剪短工序，元器件能夠緊貼在SMB 上（如圖2-1-3 所示），不怕外界的振動和沖擊。

③ 和插件元器件相比，SMT 元器件所占面積和重量都大為減小，一般來說，采用SMT 可使電子產品體積縮小60%，重量減輕75%，更符合當前電子產品的市場需求。

④ 由于SMT 元器件無引線或短引線，減少了線路中的寄生電感和寄生電容，不但高頻特性好，而且有利于提高工作頻率和電路速度。

⑤ 尺寸和形狀標準化，在SMT 產線組裝過程中，能夠采取自動貼片機進行自動貼裝，貼裝后不需要調整，因此生產效率和產品可靠性高，更加適合大批量生產，生產的綜合成本低。
