表面貼裝電阻器的識別方法

表面貼裝元件（SMC）指各種表面貼裝無源器件，它們對電壓、電流無控制和變換作用，主要包括表面貼裝電阻器、表面貼裝電容器和表面貼裝電感器。

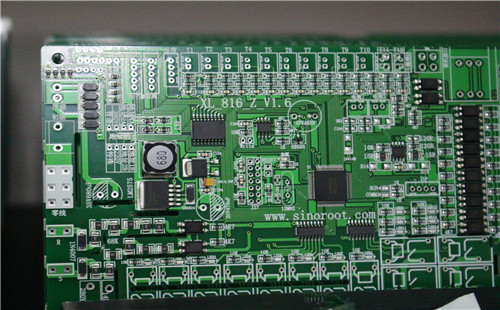

SMT貼片固定電阻的常見外形如圖2-1-4 所示，阻值表示方法通常有直標法、三位數碼表示法、四位數碼表示法、EIAJ 碼表示法等。

（1）直標法

市場上有少量貼片電阻采取直標法，即將電阻值的大小直接標出，最后或中間一般帶有單位Ω，單位Ω 放在中間代表小數點。如圖2-1-5 所示是一個100Ω 的貼片電阻。同理，如一個標注為1Ω00 的貼片電阻阻值是1.00Ω。

（2）三位數碼表示法

普通貼片電阻一般采取這種方法表示，前兩位數字分別表示有效數字，最后一位表示倍乘，即以10 為底的冪。如圖2-1-6 所示，該電阻阻值為22kΩ。

（3）四位數碼表示法

四位數碼表示法適用于精密貼片電阻，前三位數字分別表示有效數字，最后一位表示倍乘，即以10 為底的冪。如圖2-1-7 所示，該電阻阻值為100kΩ。

（4）EIAJ 碼表示法

EIAJ 碼表示法也是用來表示精密貼片電阻的阻值，一般是用兩位數字代碼表示。表2-1-3是EIAJ 表示法代碼表。

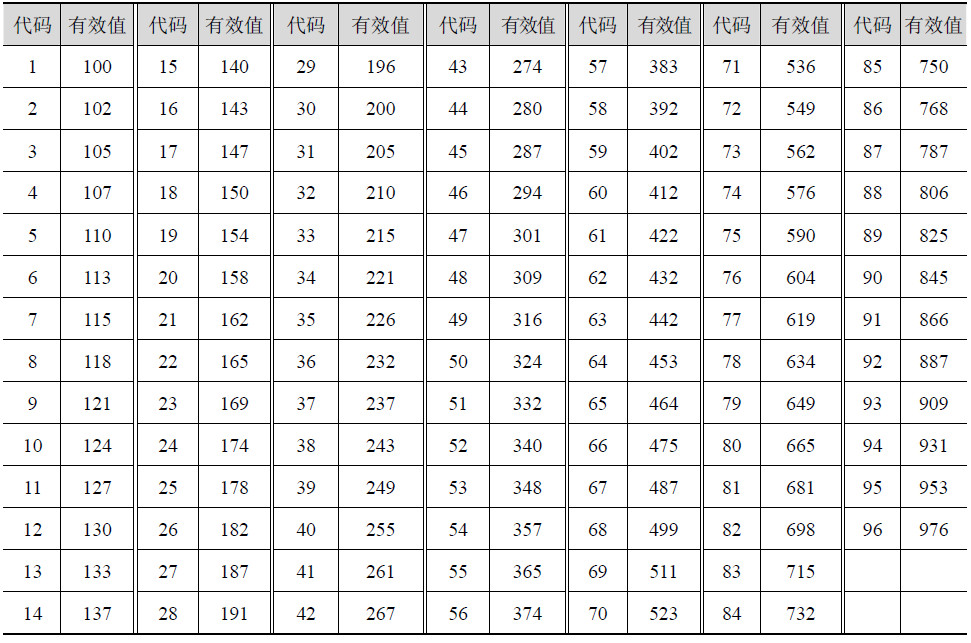

表2-1-3　EIAJ表示法代碼表

某些貼片電阻在上述表示方法后帶有大寫字母來標志誤差，G 表示 ± 5%，J 表示 ± 2%，F(xiàn) 表示 ± 1%，D 表示 ± 0.5%，B 表示 ± 0.1%。

理論上，貼片電阻電氣性能的測試方法和普通插件電阻器相同，但由于貼片電阻體積普遍很小，在從包裝取下后，一般不需特別測試。
