表面貼裝晶體管的封裝形式

表面貼裝器件（SMD）是指表面貼裝有源器件，它們?cè)诠ぷ鞯倪^(guò)程中對電壓、電流有一定的控制和變換作用，可以用來完成放大、開關、整流、檢波、振蕩和調制等功能。SMD 主要包括表面貼裝二極管、表面貼裝晶體管和表面貼裝集成電路等。

表面貼裝晶體管又稱貼片晶體管，是由傳統插件晶體管發展過來的，兩者管芯相同，僅封裝不同，并且大部分沿用插件晶體管的原型號。

封裝形式

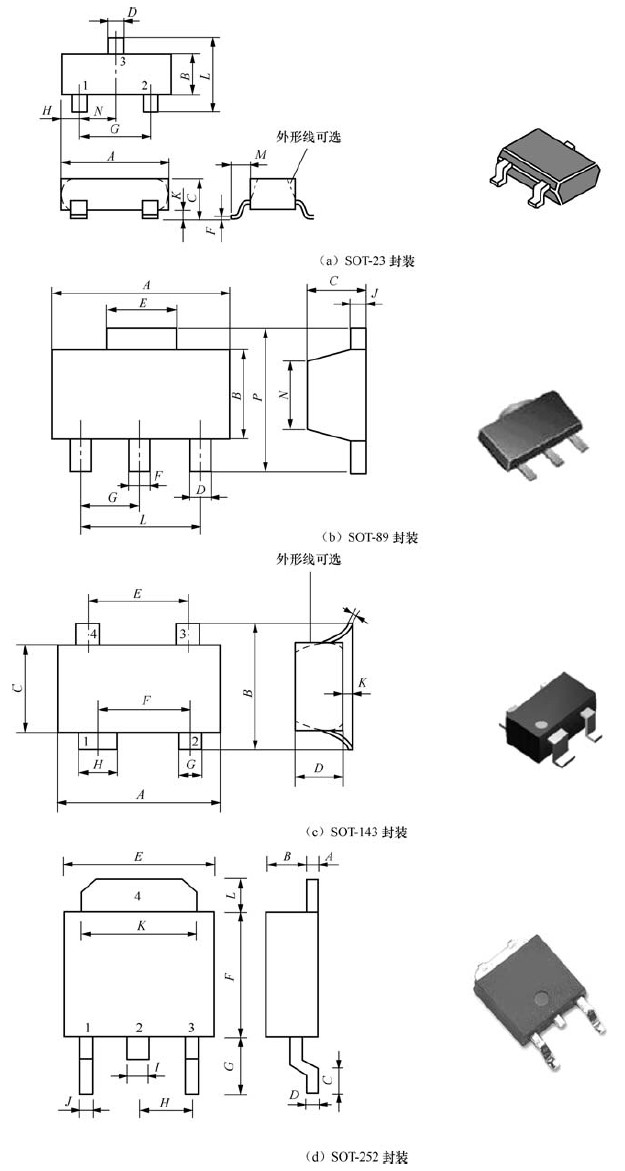

表面貼裝晶體管的封裝外形規格主要有SOT-23，SOT-89，SOT-143 和SOT-252 等，如圖2-1-14 所示。

圖2-1-14　表面貼裝晶體管的主要封裝外形
