臺式回流焊機的操作流程

回流焊接又稱再流焊接，它是貼片完成后的下一個工藝流程。在手工組裝SMT 過程中，一般采用中小型的臺式回流焊機進行回流焊接

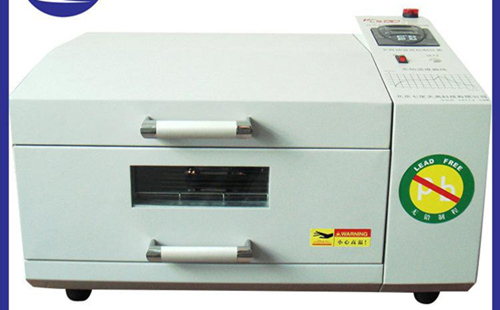

1、設備的安裝調試

將回流焊機放置在通風的平臺上，機體四邊要求預留20mm 的散熱空間，并保證底部通風順暢。將抽屜口朝外放置，預留抽屜開合的空間，方便操作。

將隨機電源線插入AC220V 插座，開啟電源開關，觀察控制面板液晶屏顯示。

2.曲線的選擇

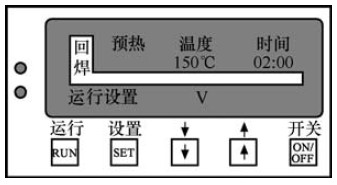

① 開機后選取操作界面，在其中設定好語言類別等基本選項后，進入溫度設定界面，如圖2-1-37 所示。

圖2-1-37　溫度設定界面

② 在該界面中查看不同的曲線參數，根據實際需要，選取不同的溫度曲線。確認后返回主操作界面。

③ 如果需要自行調整時間點和溫度點，先進入溫度設定界面，選取不同的時間點和溫度點后，多點將連成相應的曲線，設定完成后保存。保存后自動返回。

3.焊接操作

① 將貼片后的PCB 放入抽屜內的平臺上

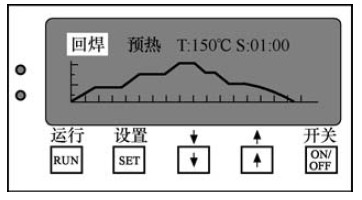

② 關上抽屜并開機，回流焊機將自動執行選定的加溫曲線，同時在液晶屏上顯示當前的執行時間、設定溫度、測量溫度，并自動記錄實際的溫度曲線，如圖2-1-39 所示。

圖2-1-39　顯示屏上的溫度曲線

4.日常養護

① 保持腔內清潔。 用過幾次后，手動開啟加熱和風機2～3min，讓腔內殘存的溶劑、焊料加熱揮發掉，保證內腔清潔和整機性能穩定。每停機前要開啟風機讓整機充分冷卻后，再關機，這樣可延長使用壽命。

② 定期清潔設備表面，保持抽屜的觀察孔玻璃清潔。
