7種常見SMT極性元器件識別方法（圖解）

極性元件在整個PCBA加工過程中需要特別注意，因?yàn)榉较蛐缘脑e(cuò)誤會導致批量性事故和整塊PCBA板的失效，因此工程及生產人員了解SMT極性元件極為重要。

一、極性定義

極性是指元器件的正負極或第一引腳與PCB(印刷電路板)上的正負極或第一引腳在同一個方向，如果元器件與PCB上的方向不匹配時,稱為反向不良。

二、極性識別方法

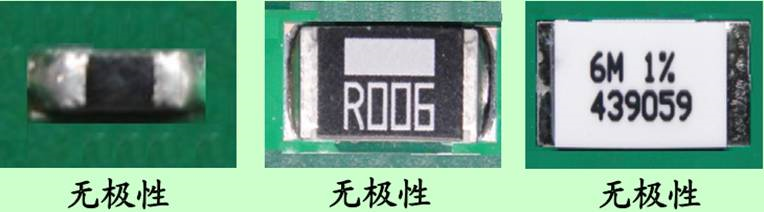

1、片式電阻（Resistor）無極性

2、電容（Capacitor）

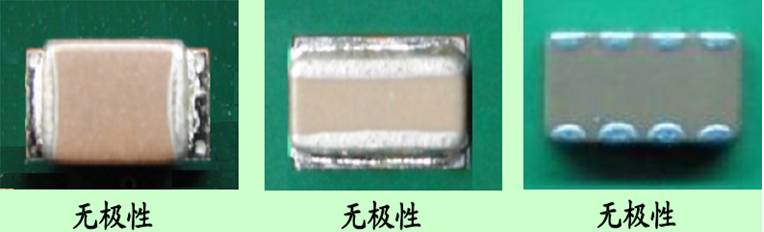

2.1 陶瓷電容無極性

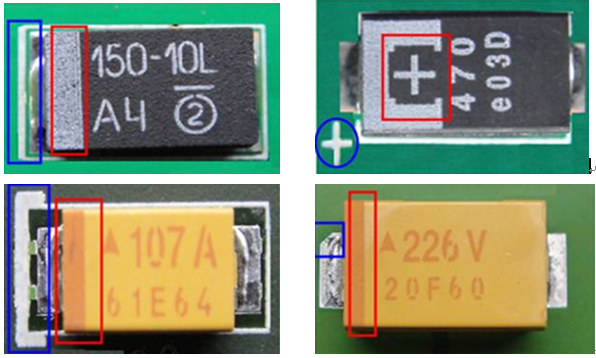

2.2 鉭電容有極性。PCB板和器件正極標示：1）色帶標示；2）“+”號標示；3）斜角標示。

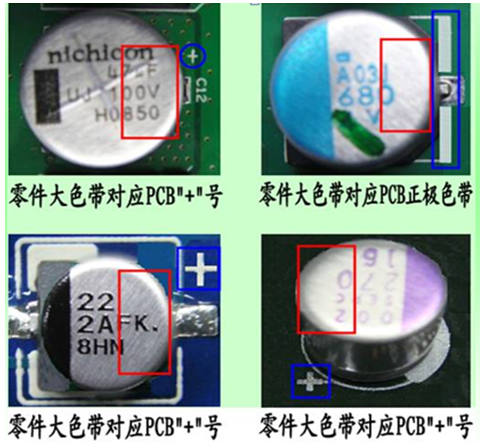

2.3 鋁電解電容有極性。零件標示:色帶代表負；PCB板標示:色帶或“+”號代表正極。

3、電感(Inductor)

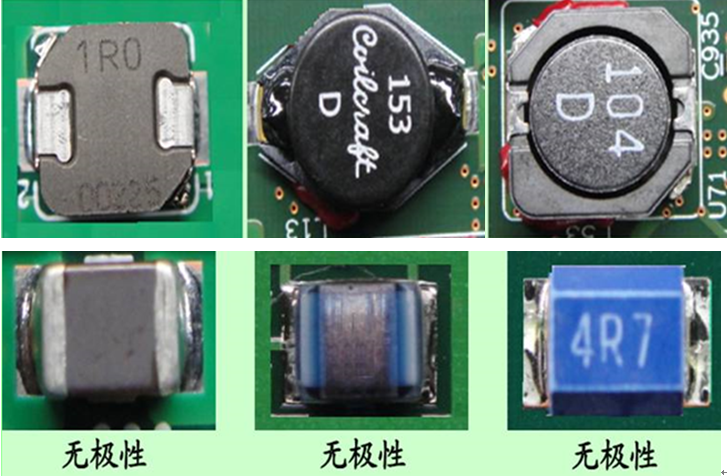

3.1 片式線圈等兩個焊端封裝無極性要求

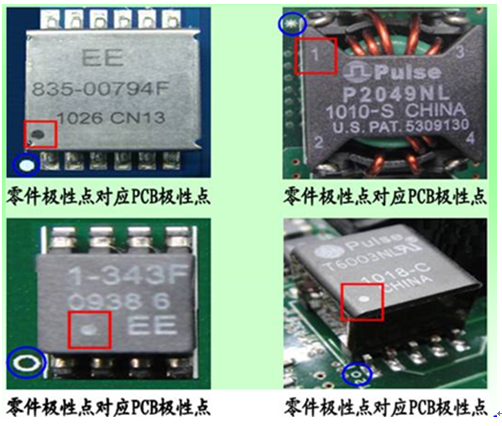

3.2 多引腳電感類有極性要求。零件標示:圓點/“1”代表極性點；PCB板標示:圓點/圓圈/“*”號代表極性點。

4、發光二極管(Light Emitting Diode)

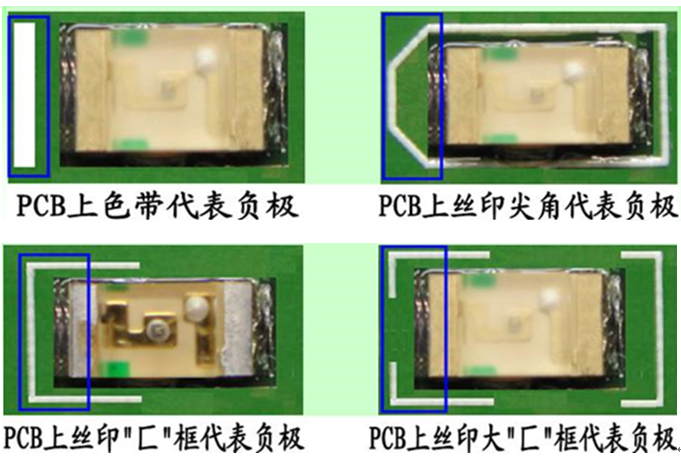

4.1 SMT表貼LED有極性。零件負極標示:綠色為負極；PCB負極標示:1）豎杠代表,2）色帶代表,3）絲印尖角代表；4）絲印“匚”框代表。

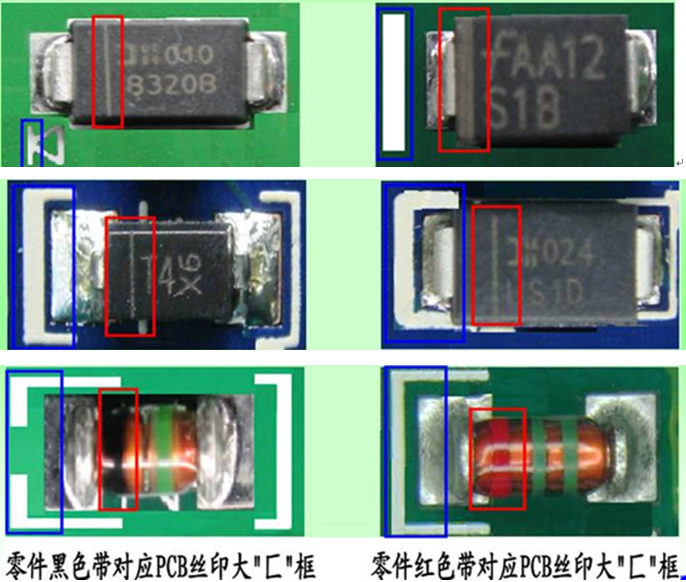

5、二極管(Diode)

5.1 SMT表貼兩端式二極管有極性。零件負極標示：1）色帶，2）凹槽，3）顏色標示(玻璃體)；PCB負極標示：1）豎杠標示，2）色帶標示，3）絲印尖角標示，4）“匚”框標示

6、集成電路(Integrated Circuit)

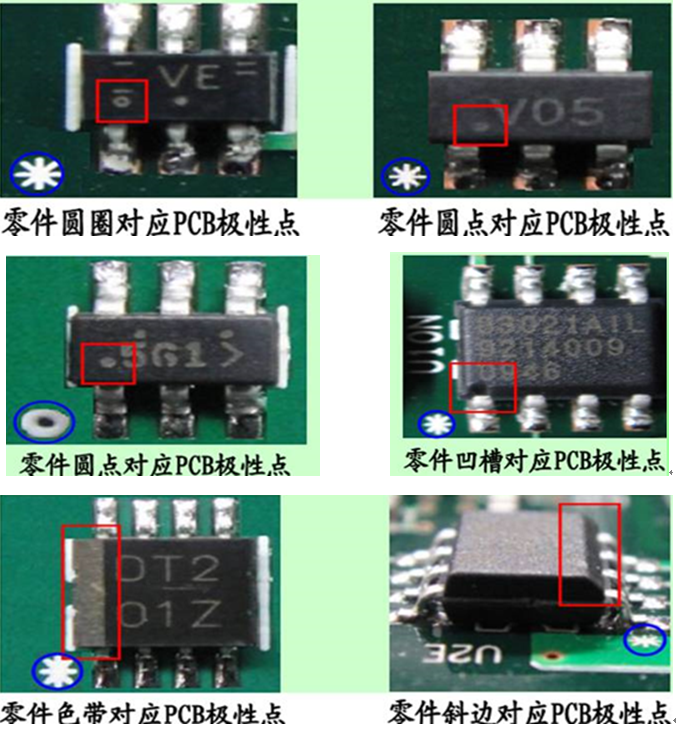

6.1 SOIC類型封裝有極性。極性標示:1）色帶,2）符號，3）凹點、凹槽，4）斜邊

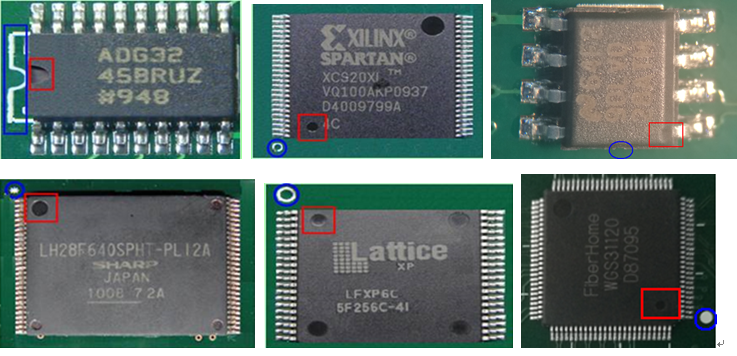

6.2 SOP或QFP類型封裝有極性。極性標示：1）凹點/凹槽標示，2）其中一個點與其它兩/三個點的(大小/形狀)不同。

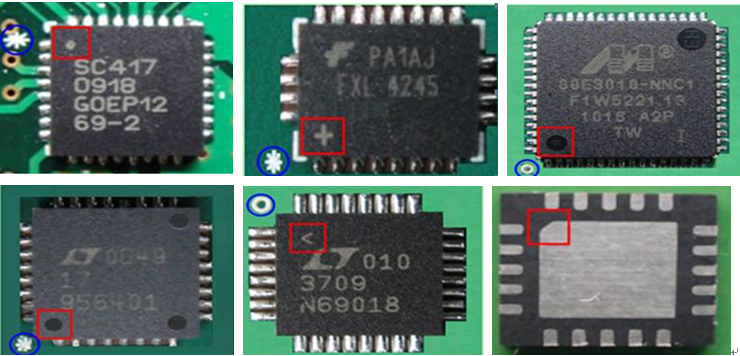

6.3 QFN類型封裝有極性。極性標示:1）一個點與其它兩個點(大小/形狀)不同,2）斜邊標示，3）符號標示(橫杠/“+”號/圓點)。

7、柵格排列球形腳芯片(Ball Grid Array)

7．1零件極性:凹點/凹槽標示/圓點/圓圈標示；PCB板極性:圓圈/圓點/字母“1或A”/斜角標示。零件極性點對應PCB上極性點。
