快速DIY制作電路板的2種方法優劣勢比較

2020-05-19 12:01:49 1341

為了節省輔具臨床人員有限的時間及應付輔具開發的少量多樣，本專題探討如何在實驗室中結合蝕刻的快速線路產生與電路板雕刻機的精準加工，在短時間內生成電路板。對于一些需要快速履行的項目，來不及下單進行PCBA加工生產，因而需要在實驗室環境中快速進行PCB板的功能驗證，從而需要DIY手工進行電路板制作。

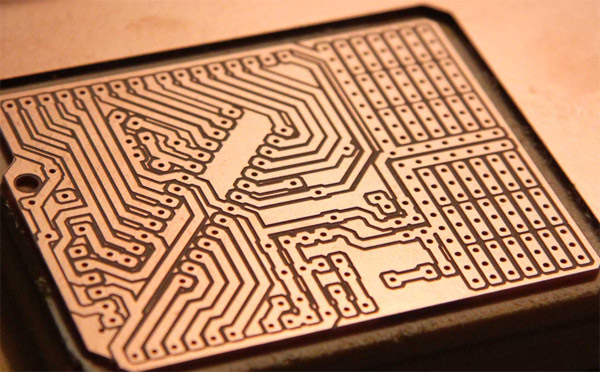

pcb diy

關于電路板的制作

印刷電路板，Printed Circuit Board，簡稱電路板、PCB或是PWB(Printed Wiring Board)，提供電子零件組裝及支撐的架構，也提供零件間的電氣鏈接(R. S. Khandpur 2006) 。線路經過軟件布置后，將路徑、孔洞以印刷、蝕刻、機械加工等的方法處理便可以供用戶組裝電子零件以供測試。

由于電路板制作過程鎖碎，實驗室通常會以面包板進行雛形設計。但由于近年來電子零件封裝趨于微型化，運作頻率又接近射頻，印刷電路板是比較理想的電子零件載臺。電路板過去都是送交專業廠商制作，但送件時間(3天~)及價格(4000~)及其他因素讓電路驗證的時程及成本拉長。一般實驗室為了克服這些問題有自制電路板的方法：蝕刻與雕刻

比較表：蝕刻與雕刻機的方法、優點與缺點

	蝕刻	雕刻機雕刻
方式	以氯化鐵等蝕刻劑將未遮敝的裸銅去除，留下的即為導線。遮敝的方法有利用感光劑、油墨、或轉印紙等。	利用刀具刨除銅箔，留下的即為導線。
優點	線路產生速度快	雕刻機可精準的進行機械加工，如鉆孔，成型。
缺點	步驟多(遮蔽、蝕刻)，做錯一步很難補救。鉆孔裁切需要機器另外加工	以點集成面-耗時。加工需考慮刀具耗損及刀具成本。
