快速了解碳質電阻器（CCR）的組成部分

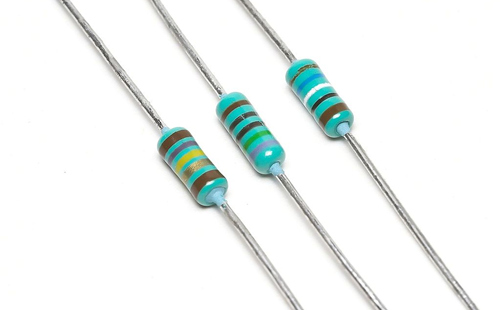

碳質電阻器（CCR）由具有嵌入的引線和金屬端的實心圓柱形電阻元件組成，引線與引線連接。電阻體用油漆或塑料保護。 20世紀初的碳質電阻器具有非絕緣體;引線纏繞在電阻元件的端部并焊接。將完成的電阻器按阻值來繪制顏色編碼。

電阻元件由細粉末碳和絕緣材料（通常是陶瓷）的混合物制成。樹脂將混合物糅合在一起。電阻阻值由填充材料（陶瓷粉末）與碳的比例決定。更高濃度的碳，是一種良好的導體，電阻值會比較低。在20世紀60年代和早期碳質電阻器開始使用，但是由于其他類型的電阻具有更好的屬性，例如耐受性，電壓依賴性和應力，因此現在已沒這么常用。碳超過電壓應力時，碳成分的電阻值會變化。此外，如果碳質電阻器在一段時間內暴露于潮濕的環境中，電阻體內的水分會顯著的增加，而焊接熱量會產生不可逆的電阻值變化。碳質電阻器隨時間的增加穩定性會差，因此工廠分類至多只有5％的耐受性，這些電阻是非電感的，當用于減小電壓脈沖和浪涌保護應用時，具有非常好的優點。

碳質電阻器現在仍然會看到，但價格相當昂貴。阻值范圍從歐姆到22兆歐的分數。由于價格高，這些電阻器在大多數應用中已不再使用。如今主要用于電源和焊接控制。
