圖說運放：不談原理，只談應用（建議收藏）
2023-06-13 15:00:00
徐繼
118

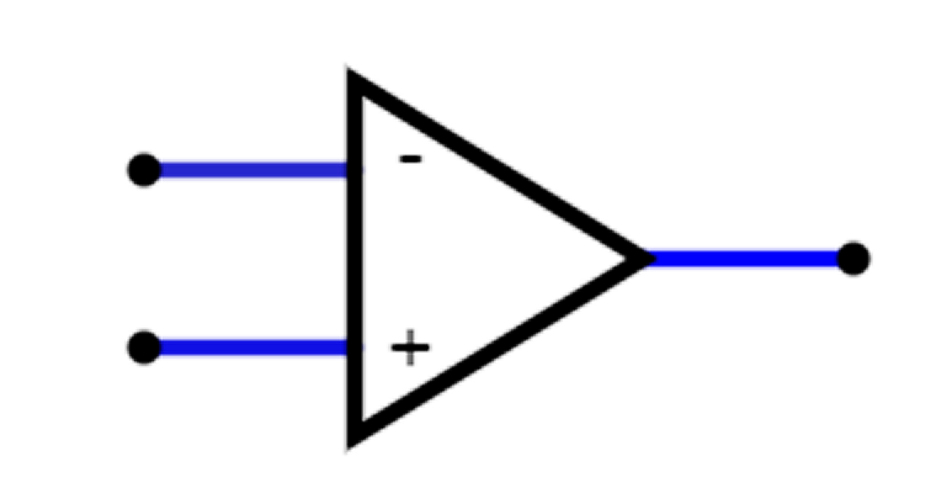

運放的最基本電路符號：
01、放大器

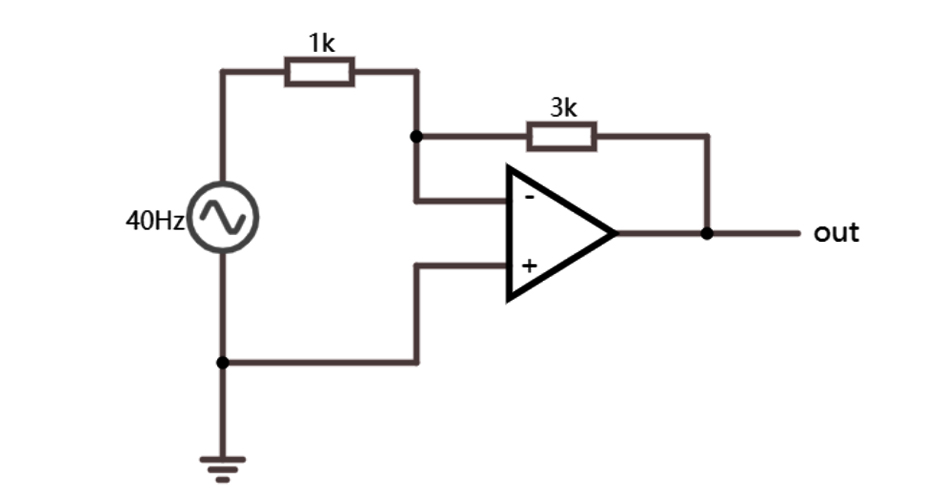

1、反相放大器電路圖

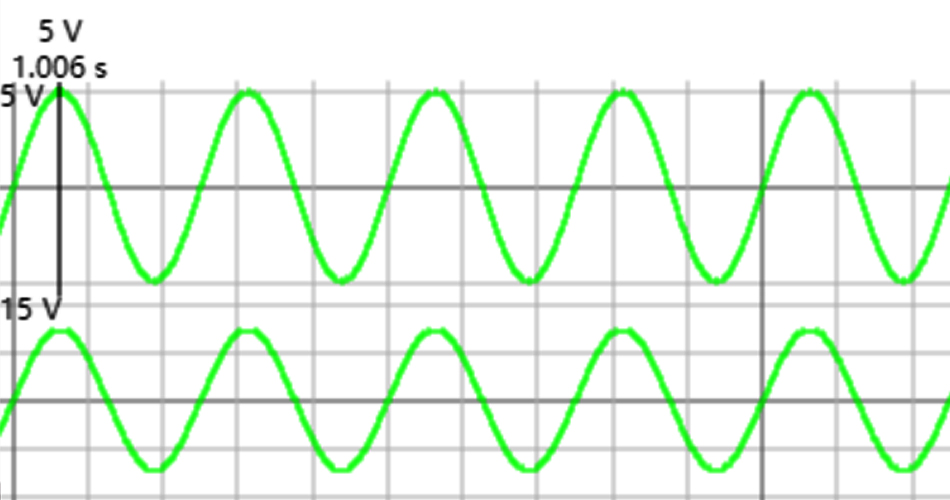

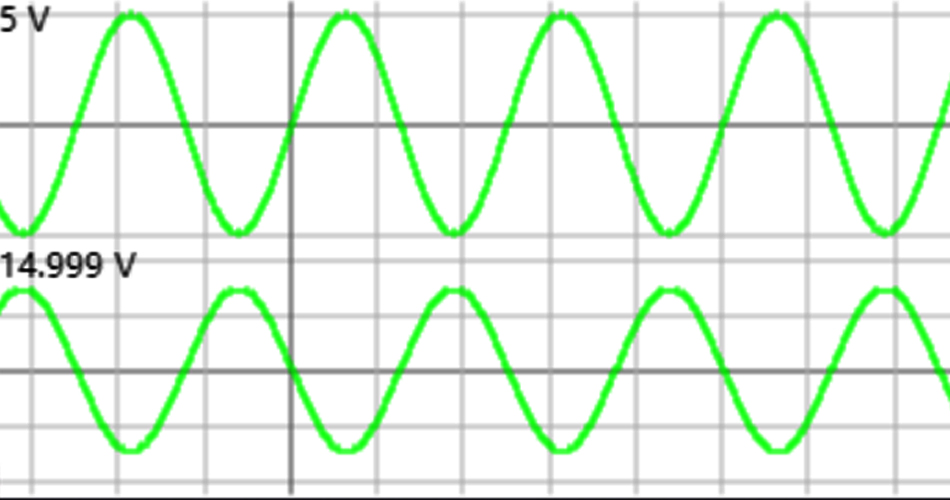

輸入輸出波形：

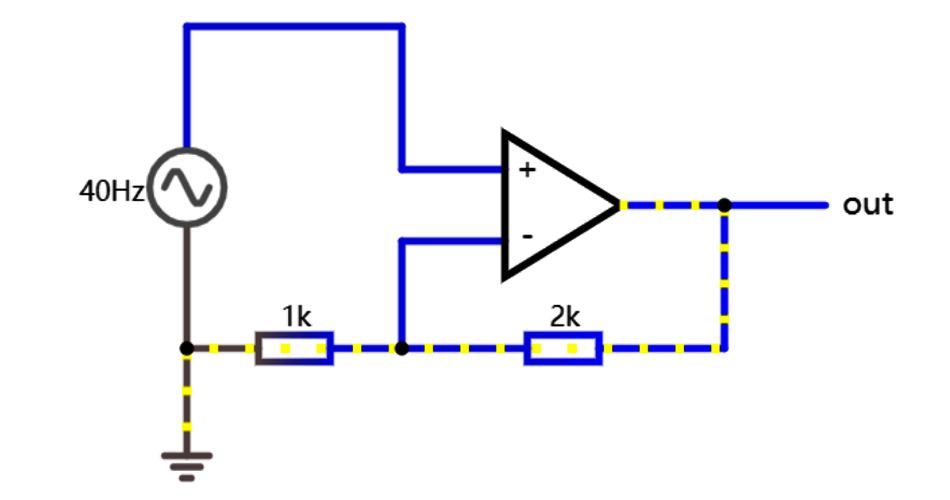

2、同相放大器：
輸入輸出波形：

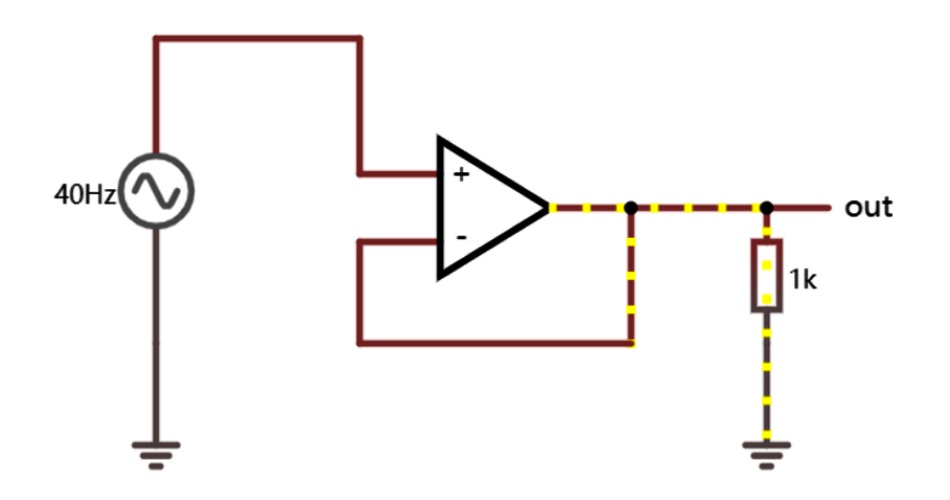

3、電壓跟隨器

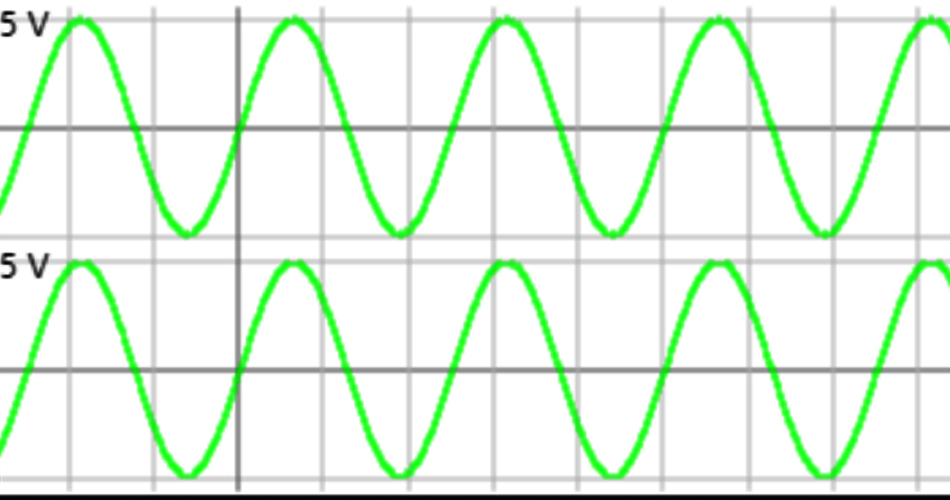

輸入輸出波形：

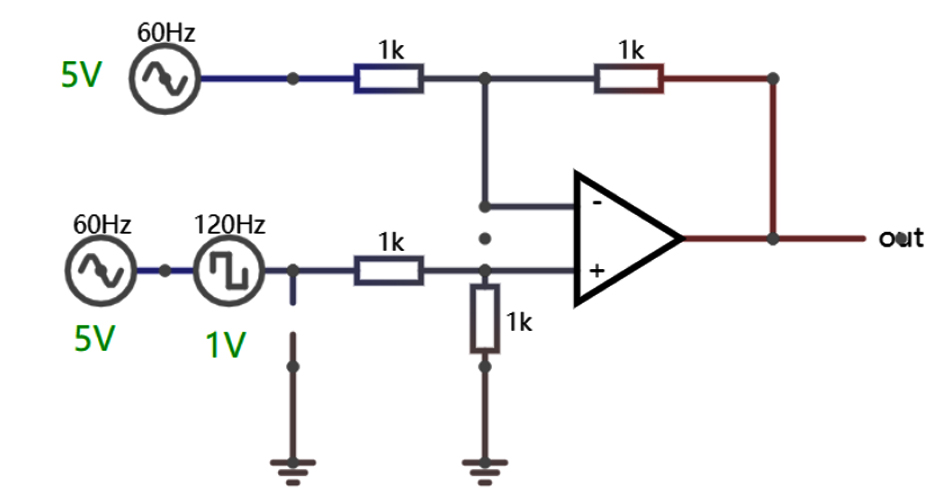

4、差分放大電路

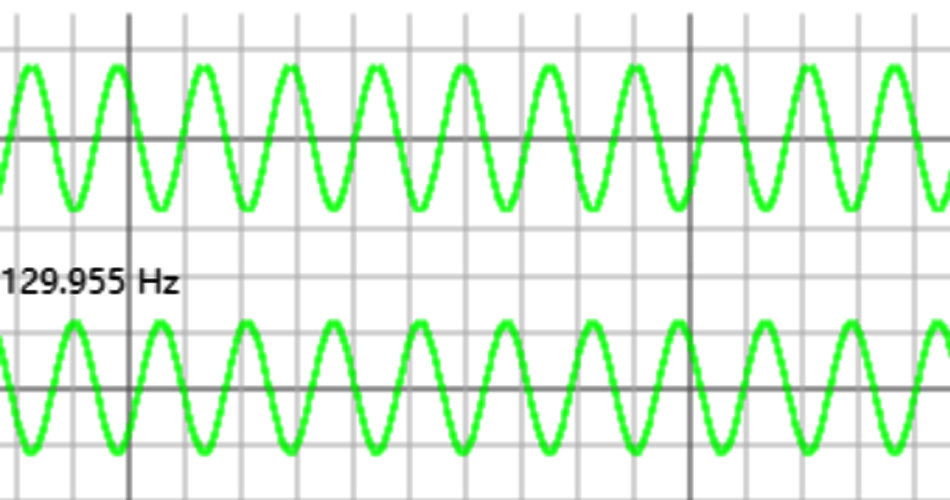

輸入輸出波形：

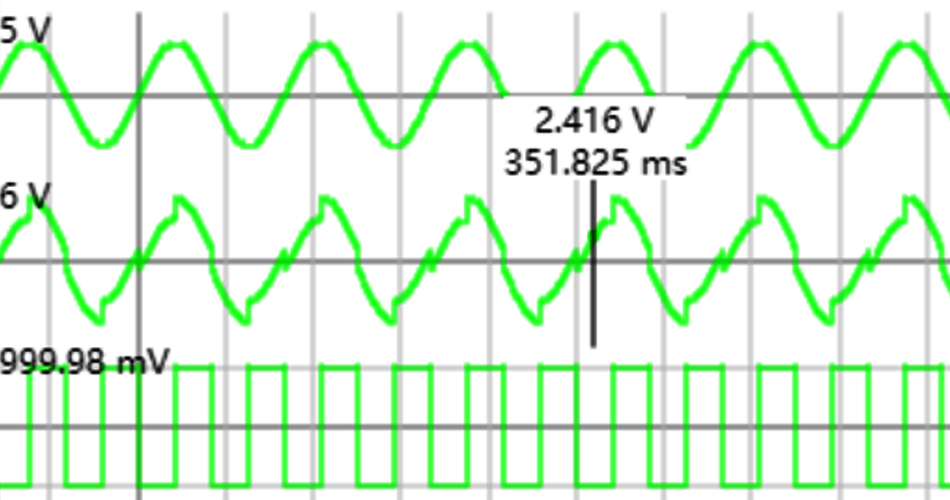

5、加法放大電路
輸入輸出波形：

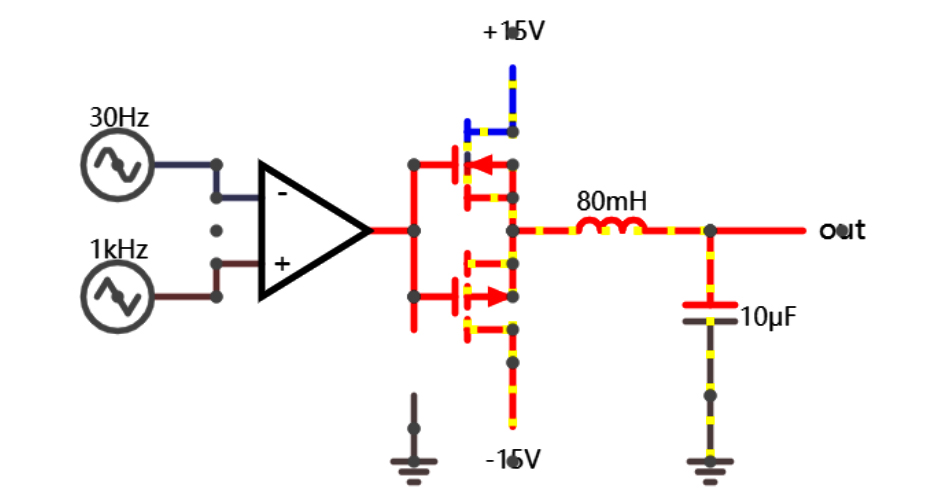

6、D類放大電路

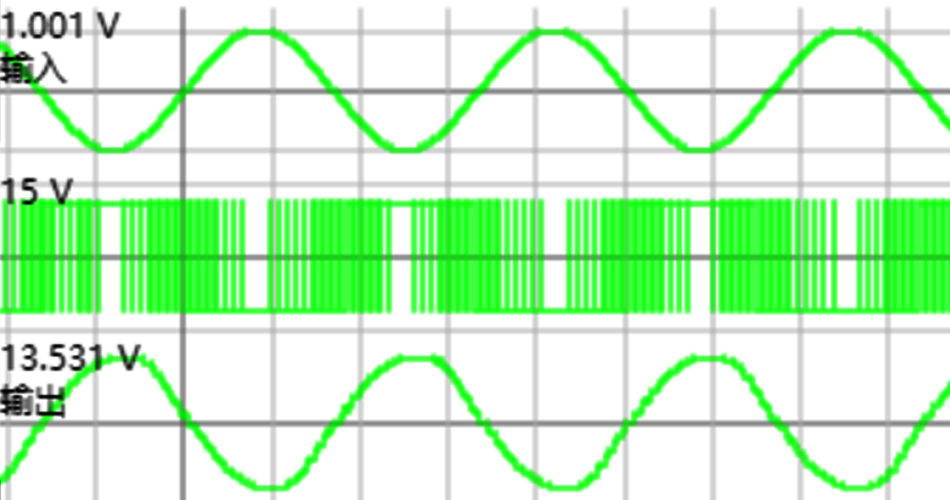

輸入輸出波形：
02、振蕩器

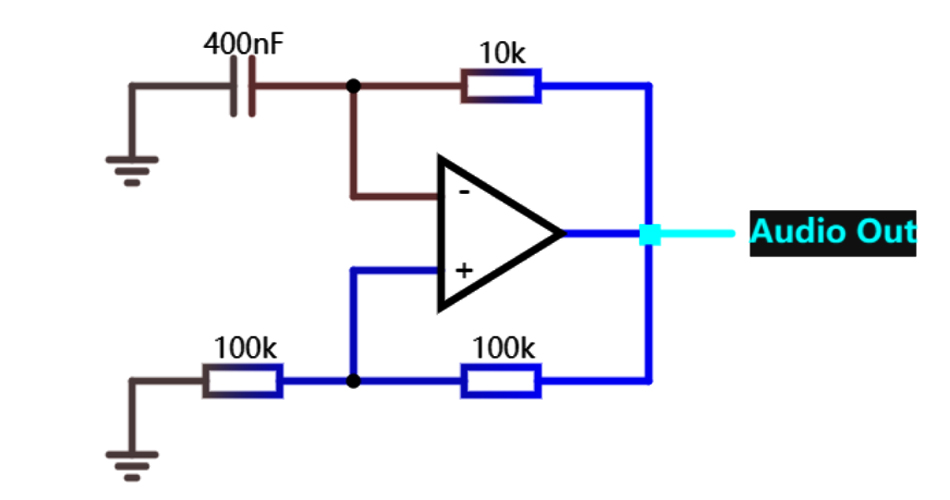

1、張弛振蕩器
輸入輸出波形：

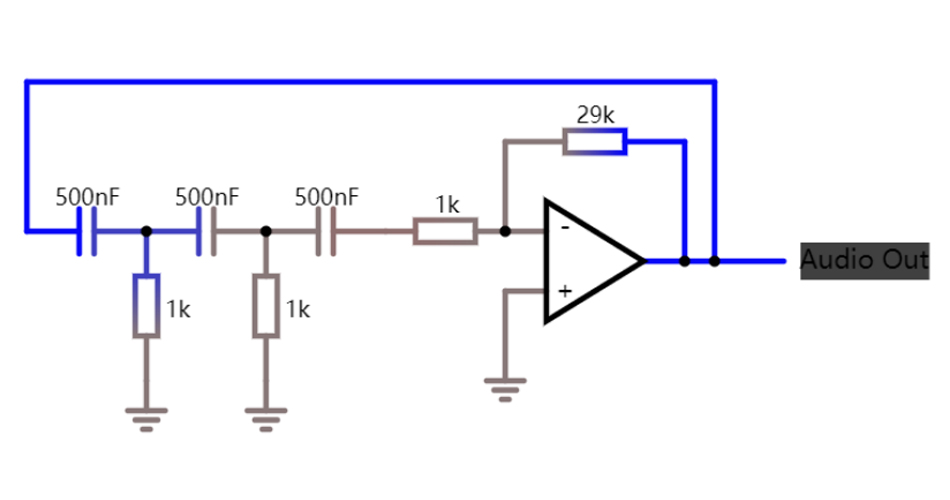

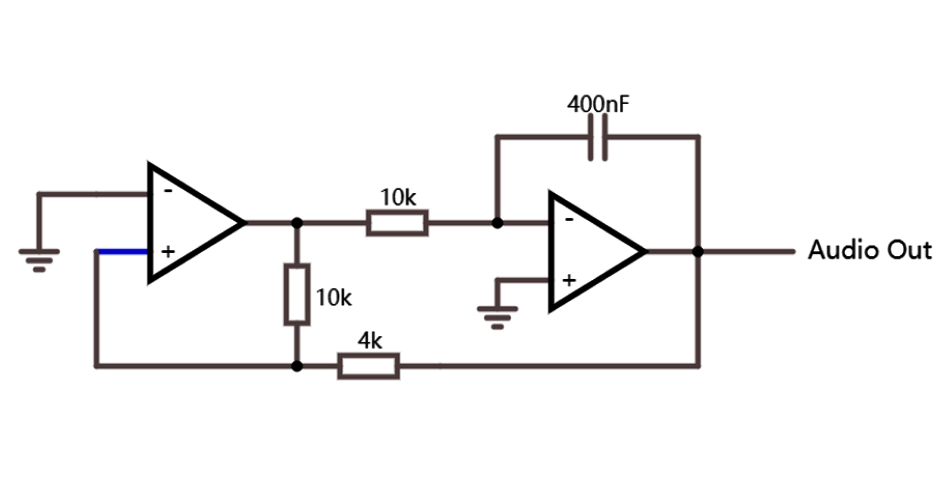

2、相移振蕩器
輸入輸出波形：

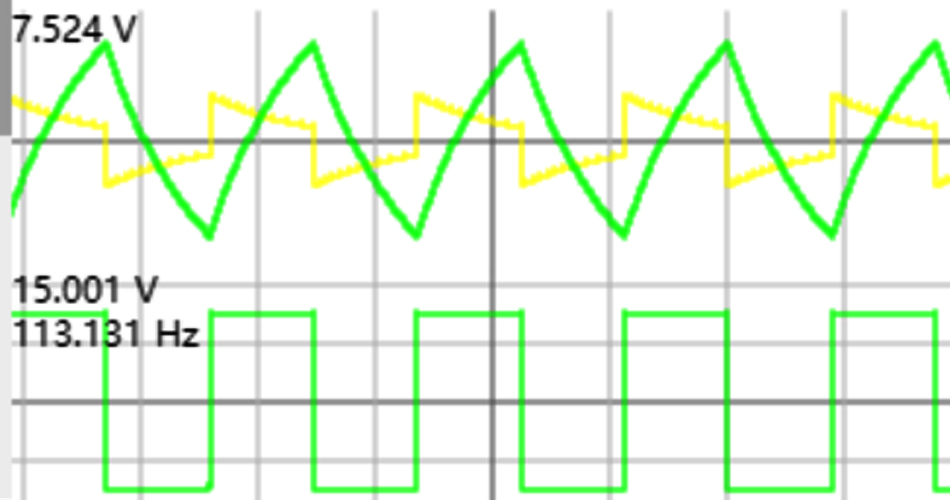

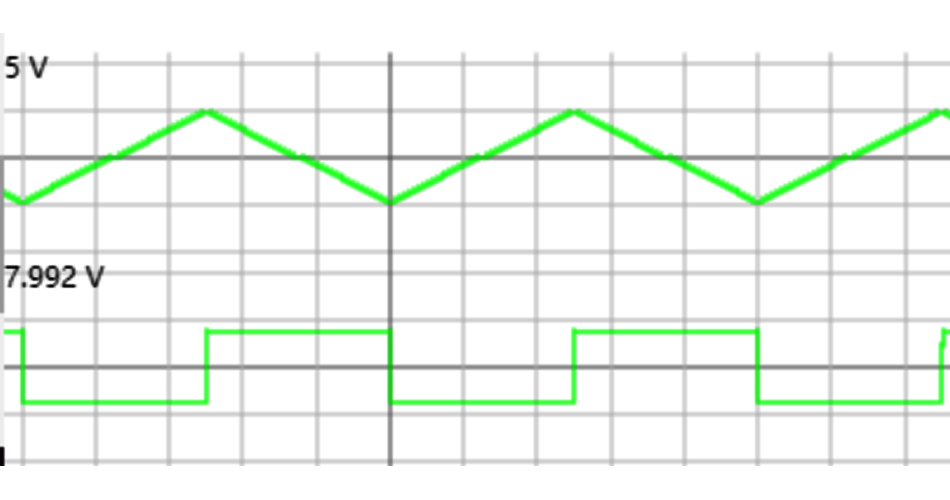

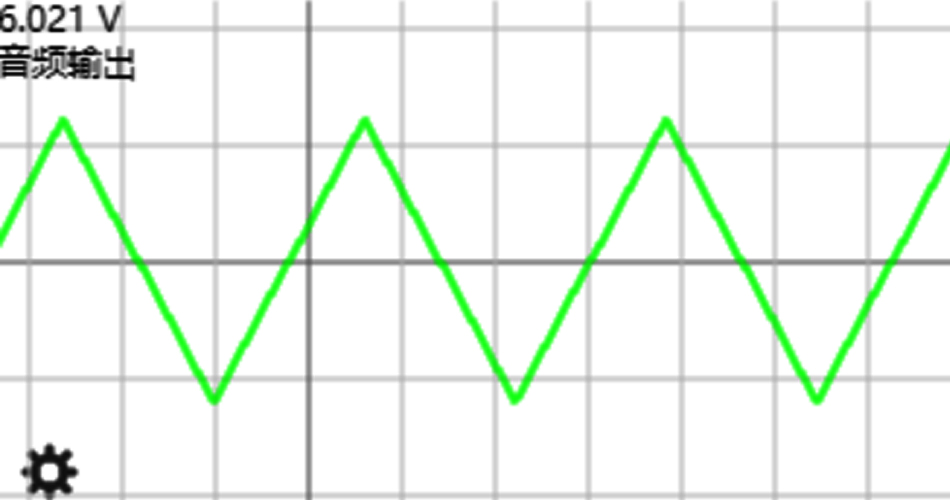

3、三角波發生器
輸入輸出波形：

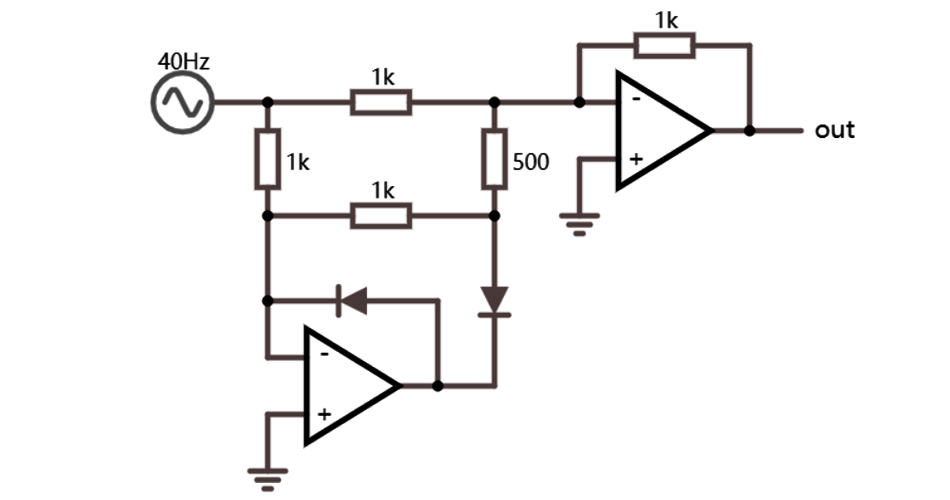

03、整流

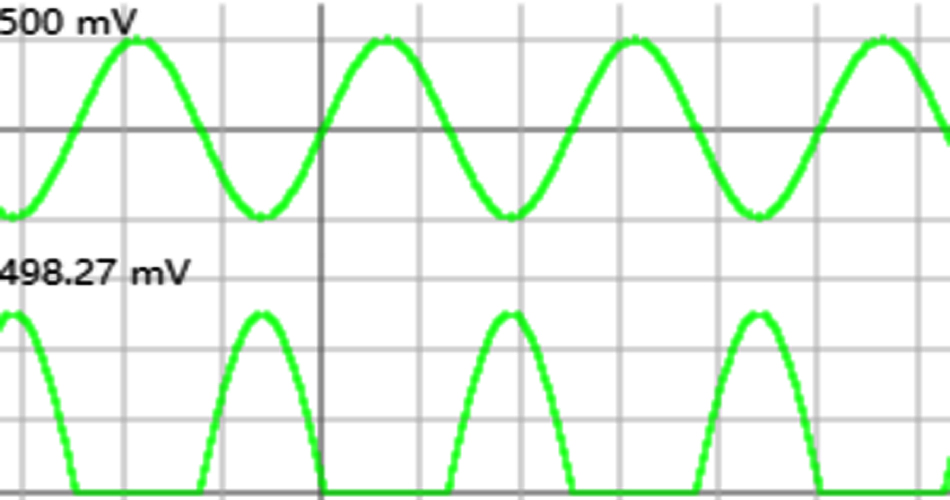

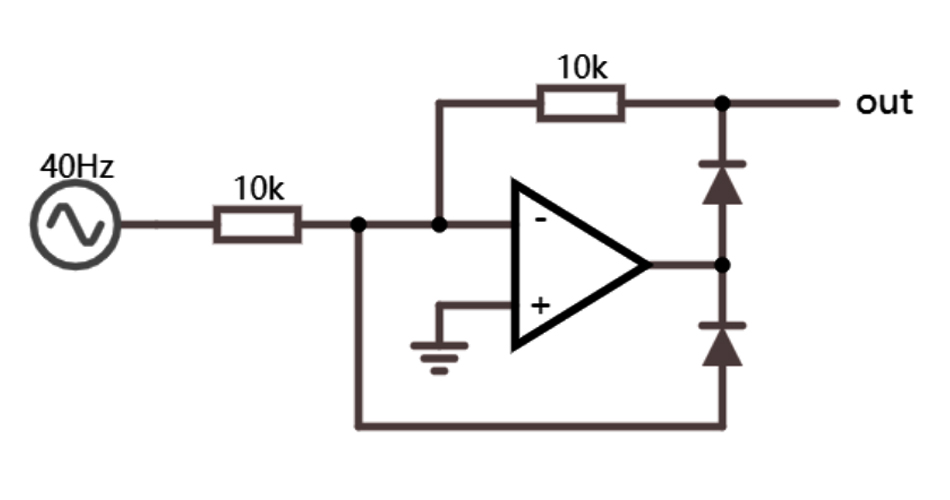

1、半波整流
輸入輸出波形：

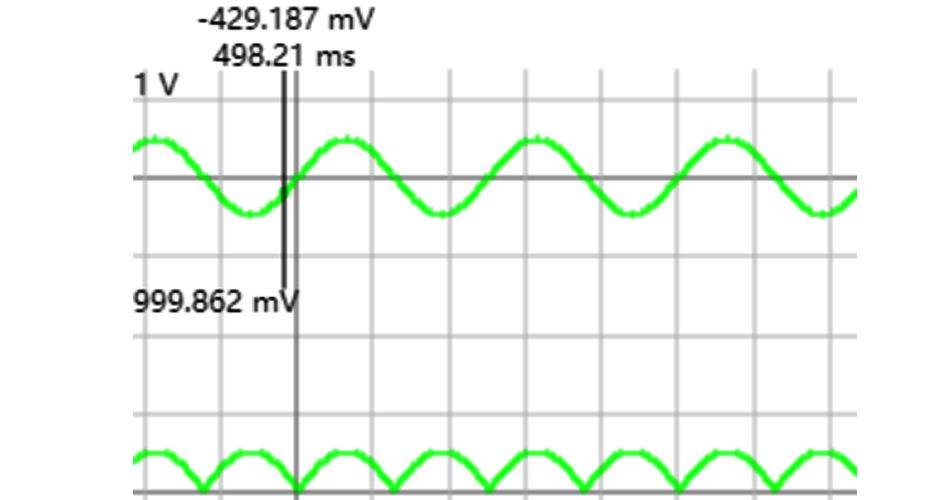

2、全波整流
輸入輸出波形：
04、峰值檢波
輸入輸出波形：
05、微積分

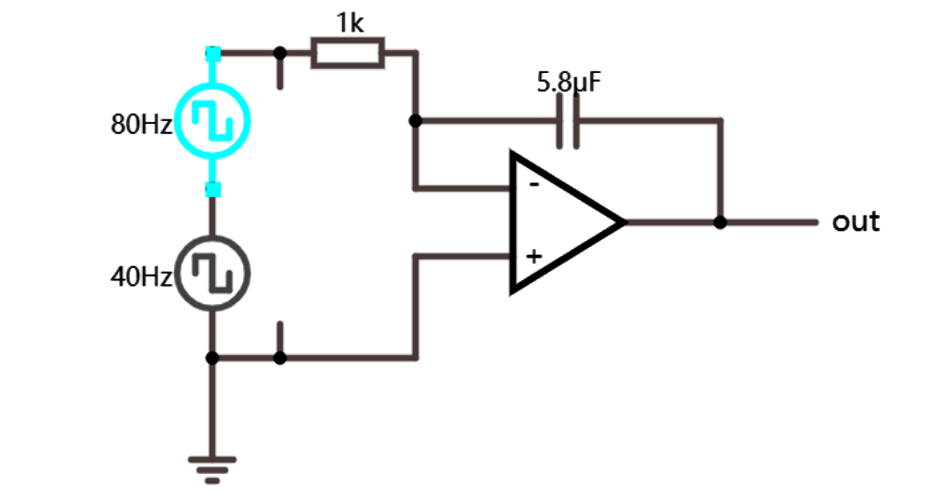

1、積分電路

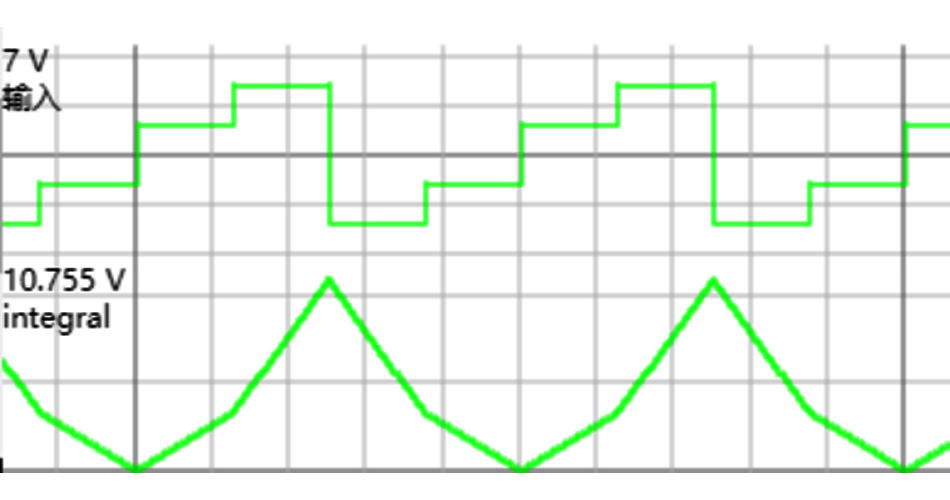

輸入輸出波形：
2、微分電路
輸入輸出波形：

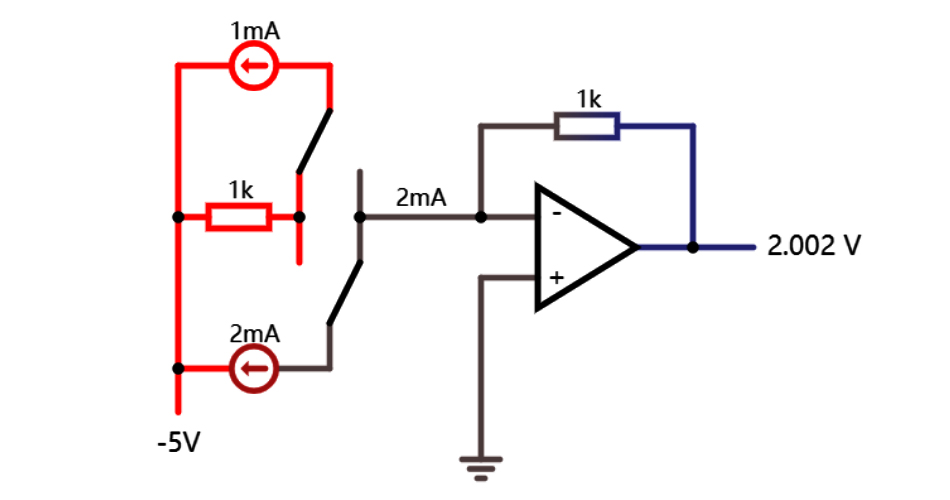

06、I-V轉換

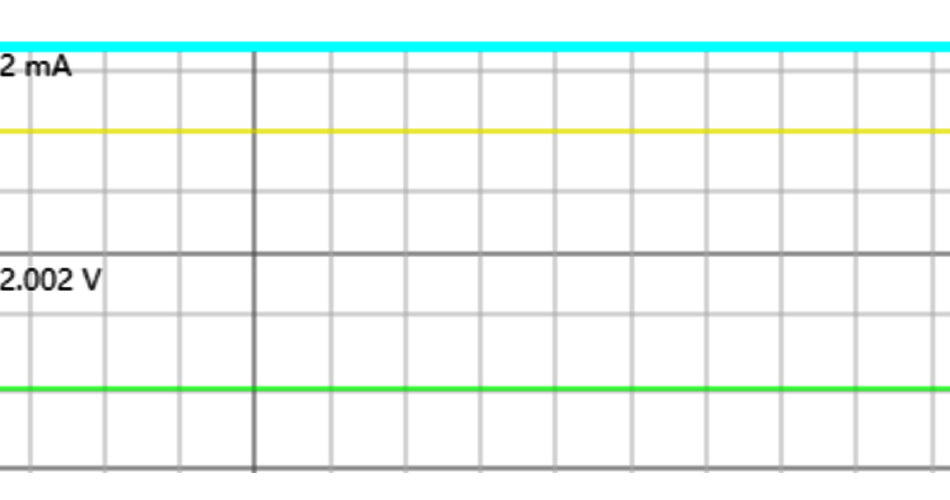

輸入輸出波形：
