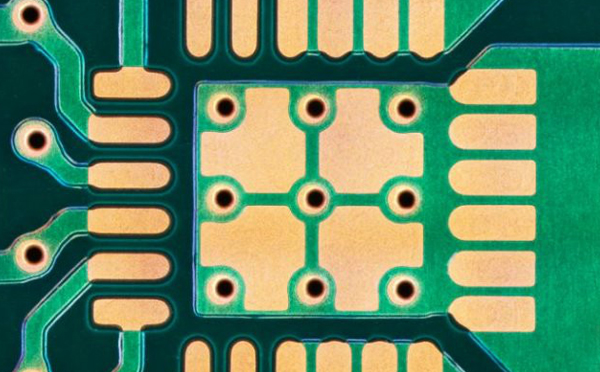

焊盤尺寸設計缺陷具體是什么？

SMT焊盤設計是PCB設計非常關鍵的部分，它確定了元器件在PCB上焊接位置，對焊點的可靠性、焊接過程中可能出現的焊接缺陷、可清晰性、可測試性和可維修性等起著顯著作用。如果PCB焊盤設計正確，貼裝時少量的歪斜可以在回流焊時，由于熔融焊錫表面張力的自校正效應而得到糾正；相反，如果PCB焊盤設計不正確，即使貼裝位置十分準確，回流焊后會出現元器件位移、立碑等焊接缺陷。因此焊盤設計是決定表面組裝部件可制造性的關鍵因素之一。

片式元器件焊盤設計需要考慮的因素有很多，必要的焊料量是確保結合部可靠性的前提。對在回流焊過程中可能出現的橋連、翹立等現象，在設計時要采取一定的預防措施。SMC/SMD與焊盤的匹配必須符合JB3243和PC-7351的要求。常見的焊盤尺寸設計缺陷有焊盤尺寸錯誤、焊盤間距過大或過小、焊盤不對稱、公用焊盤設計不合理等，導致焊接時容易出現虛焊、移位、立碑、少錫等很多缺陷，影響可靠性。
