錫膏厚度測試儀的校準指南

錫膏厚度測試儀在SMT制程中應用非常廣泛，已成為SMT工藝流程中缺一不可的角色，生產人員可以通過它檢查出錫膏的印刷品質問題，所以它的測量準確性就顯得非常重要了。

一、錫膏厚度測試儀原理

錫膏測厚儀主要用來測量線路板上焊錫層的厚度，其原理是由激光器發射一條很細的激光束以一定的角度照射到線路板上,然后用攝像頭觀測激光束在線路板形成的細直線。錫膏的高度會與其底面(線路板)形成一定的高度差，從而使激光線形成的一定的斷差。根據激光形成的斷差，以三角函數關系就可以計算出錫膏與線路板之間的高度差。

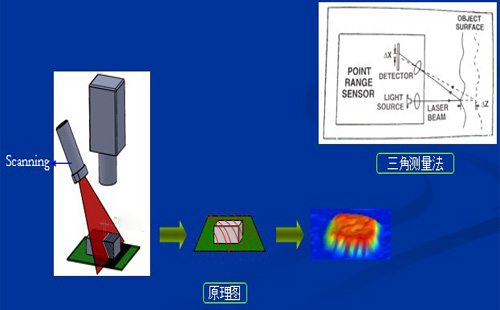

                                     錫膏厚度測試儀原理圖

二、校準方法

1、外觀檢查

①測厚儀必須標有型號、出廠編號、生產廠家等標識

②測量設備與測量系統通信連接是否正常

③光學影像系統工作正常，影像清晰度必須可調，光學放大倍率可調至適用要求并能與焦度調節使影像清晰

④移動平臺或工作臺可在X軸和Y軸方向移動并具有困定鎖緊裝置

⑤測量工作面的平面度使用平晶或一級的刀口直尺檢測應無光環或透光現象

2、測量系統示值誤差校準

①使用標準量塊作標準器校準。把標準量塊用無塵布或專業鏡頭紙擦凈表面油脂；將平面平晶放置于錫膏厚度測試儀的測試臺，以平晶的工作平面作為基準面。再將標準量塊放置于基準面上，以基準面于量塊的高度差作為單次測量的結果。根據儀器測量范圍，必須校準不小于3個測量點，測量點取值應均勻分布。每個測量點重復測量5次求平均值作為該測量點的校準結果

②使用儀器配置的校準塊作標準器校準。對于有些標配有錫膏標準片的儀器，可用光學計和標準量塊對錫膏標準片進行校準，再以校準結果作為標準值對儀器進行校準，每個測量點重復5次求平均值作為該測量點的校準結果。
測量結果誤差計算：
Y=X-X0
其中：Y——示值測量誤差
X——測量平均值示值
0——標準器標稱值

③測量系統的測量重復性校準。
選取第②測量過程中示值穩定的標準值作為測量重復性校準，對任一測量點作10次或更高次數的重復測量，對于每組測量的結果應使用極差法或殘差法清除測量中的異值，測量系統的測量重復性。

雖然錫膏厚度測試儀在SMT行業扮演著重要的角色，但到目前為止還沒有相應的規程規范或標準，而只有通過確立相應的錫膏厚度測試儀的校準指南，才能提高錫膏厚度測試儀的準確性。

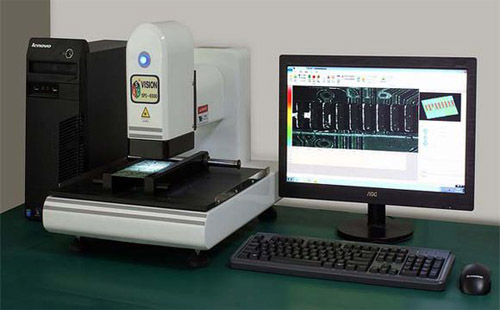

                                             錫膏厚度測試儀
