深度對比：沉金、噴錫與OSP工藝對高頻信號傳輸?shù)挠绊?/h1>

2026-01-09 08:00:00 徐繼 19

在如今的5G通信、雷達探測及高速數據傳輸領域，PCBA加工的每一處細節都關乎整機的成敗。許多研發工程師在設計初期，往往將精力集中在層疊結構或阻抗計算上，卻容易忽略最后一道防線：表面處理工藝。表面處理層雖然薄如蟬翼，但在高頻環境下，由于“趨膚效應”的存在，信號能量幾乎全聚集在導體的最表層。這時候，沉金（ENIG）、噴錫（HASL）與OSP（有機保焊膜）這三者之間的物理特性差異，便成了決定信號完整性的勝負手。

一、噴錫（HASL）：低頻性價比之王在高頻下的尷尬

噴錫工藝曾是PCBA行業的標準配置，但在信號頻率跨入GHz時代后，它的劣勢愈發凸顯。HASL形成的錫層厚度極不均勻，在顯微鏡下觀察，焊盤邊緣常有明顯的隆起。這種厚度的劇烈波動會導致傳輸線的特性阻抗發生階躍變化，進而觸發嚴重的信號反射。

此外，噴錫表面的粗糙度較高。高頻電流在凹凸不平的界面?zhèn)鲗?dǎo)時，路徑長度實際上被拉長了，這直接推高了損耗。對于追求信號低延遲和低衰減的精密電路，噴錫工藝往往最先被排除在選型清單之外。

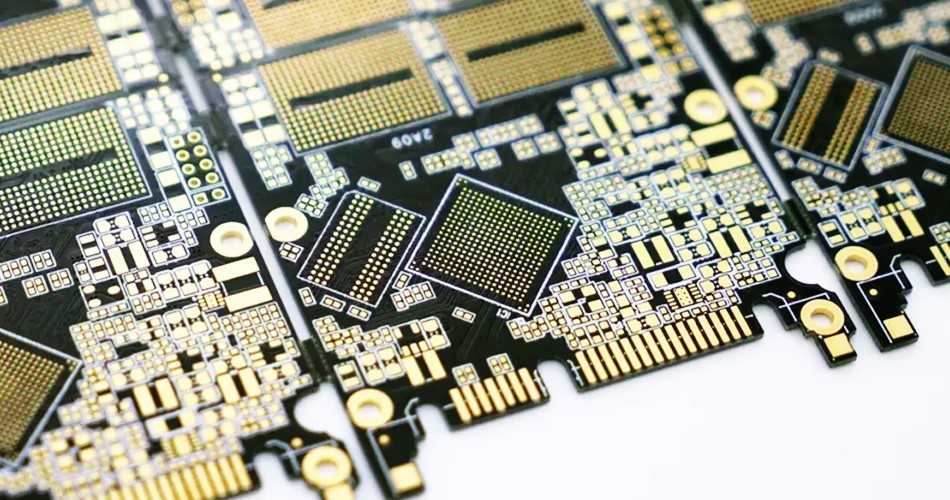

二、沉金（ENIG）：耐腐蝕背后的“鎳屏障”挑戰

沉金工藝憑借極高的平整度和卓越的耐腐蝕性，在PCBA加工中廣受歡迎。然而，大家往往只看到了表面的那層金，卻忽略了金層下方厚厚的化學鎳層。

鎳是一種磁性物質，其導電率遠低于銅。在高頻信號傳輸時，趨膚效應會迫使電流流經這層鎳，導致顯著的插入損耗（Insertion Loss）。實測數據顯示，在10GHz以上的頻段，沉金板的損耗明顯高于其他工藝。如果你的產品涉及毫米波或超高速背板，鎳層帶來的阻抗波動和能量損耗，可能會讓你的鏈路預算瞬間超標。

三、OSP：還原銅導體的“純粹”傳輸

如果單純從信號完整性的角度來看，OSP工藝無疑是三者中的佼佼者。OSP是在銅表面生長出一層極薄的有機保護膜，它不含任何金屬成分。這意味著信號在傳輸時，接觸的是近乎純凈的銅導體界面。

由于沒有鎳層的磁損耗，OSP工藝下的信號衰減極低，能最大限度保留波形的陡峭度。同時，它的平整度完全取決于PCB原銅的平整度，能夠維持極其穩定的特性阻抗。在高性能服務器基板和交換機核心板上，OSP正逐漸替代沉金，成為高頻設計的首選。

四、工藝博弈下的取舍邏輯

盡管OSP在信號傳輸上具有天然優勢，但它也并非全能。OSP膜耐焊接次數有限，且對存儲環境要求嚴苛，容易受酸性氣體腐蝕。相比之下，沉金雖然損耗略大，但在多次回流焊及惡劣環境適應性上更勝一籌。

在實際生產中，我們通常會根據產品的應用場景進行“綜合評估”。是追求極致的信號速率，還是側重長期可靠性？是選擇全面OSP，還是在關鍵高速鏈路區域進行局部工藝優化？這些都需要在工廠后端制程與前端設計之間達成深度默契。
