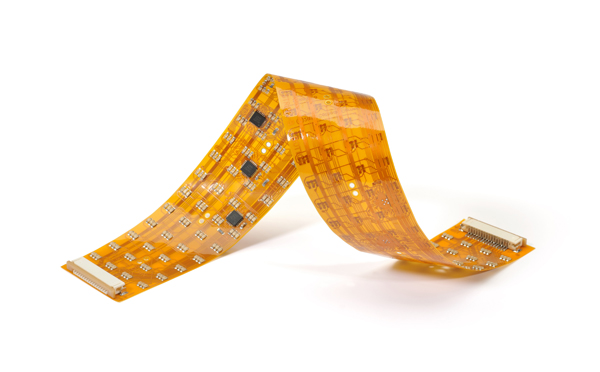

14條柔性PCB布線設計要求

1、最小線寬（L）與線距（S）均為3mil。

2、PTH孔最小孔徑為0.2mm，最小孔環為0.15mm。

3、線路距（沖裁）邊最小距離為0.2mm。

4、線路拐彎（包括焊盤與導線），應避免直角設計，盡量采用圓弧連接，以減少應力集中，提高耐折彎次數。

5、為了方便覆蓋膜開窗的設計，盡量避免在焊盤間走線。必要時，可進行局部甚至大部分重新布線。

6、對于雙面板線路，應避免上下線路重合，需交錯設計。

7、PTH孔需距折線位置在2mm以上。

8、線路方向盡量與折線垂直或成45°角。

9、在折線位置應盡量避免線寬的變化，盡量使得線間距分布均勻。

10、PTH孔應距加強板邊緣在2mm以上，如PTH孔在加強板內，孔邊應距加強板邊緣在0.5mm以上。

11、PTH孔需距折線位置在2mm以上。

12、線路方向盡量與折線垂直或成45°角。

13、在折線位置應盡量避免線寬的變化，盡量使得線間距分布均勻。

14、PTH孔應距加強板邊緣在2mm以上，如PTH孔在加強板內，孔邊應距加強板邊緣在0.5mm以上。
