PCBA加工中的可測試性設計（DFT）

在PCBA加工中，可測試性設計（Design for Testability, DFT）是一項關鍵的工程技術，旨在提高電路板測試的效率和可靠性。通過合理的設計和布局，可以使得電路板易于測試，從而及早發現和解決潛在問題，確保產品質量和生產效率。本文將探討PCBA加工中的可測試性設計原理、方法和重要性。

1. 可測試性設計的原理

1.1 設計測試點

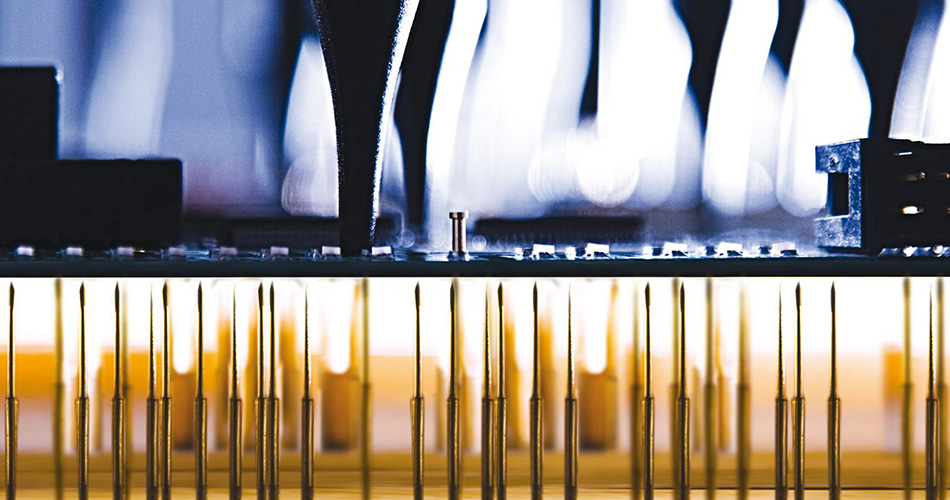

可測試性設計首先考慮在PCB布局設計中增加合適的測試點，使得測試設備可以方便地接觸到關鍵信號和節點。

1.2 簡化測試流程

通過設計簡潔、清晰的電路板結構，減少測試點之間的互聯復雜性，降低測試難度，提高測試效率。

1.3 增加自檢功能

設計自檢功能和故障檢測電路，可以在生產和使用過程中及時發現和修復問題，提高產品可靠性和穩定性。

2. 可測試性設計的方法

2.1 設計規范

遵循設計規范和標準，如IEEE 1149.1 JTAG接口標準，利用標準接口和測試工具實現快速測試。

2.2 確定測試需求

在設計階段確定測試需求和測試目標，考慮測試的覆蓋率、精度和成本等因素，制定合理的測試策略。

2.3 優化布局

合理布局電路板元件和連線，降低測試路徑長度和復雜度，減少測試信號的干擾和失真。

3. 可測試性設計的重要性

3.1 提高測試效率

可測試性設計能夠簡化測試流程和操作，提高測試效率，節省測試時間和成本。

3.2 提升產品質量

通過及時發現和解決問題，可測試性設計可以提升產品質量，減少缺陷率，提高用戶滿意度。

3.3 降低生產成本

通過優化測試設計和布局，減少測試設備和人力成本，降低生產成本，提高企業競爭力。

4. 實踐經驗分享

4.1 設計規范化

我們公司在PCBA加工中，始終遵循標準化的設計規范，如JTAG接口標準，確保測試的一致性和可靠性。

4.2 測試需求明確

在設計階段，我們會與測試團隊緊密合作，明確測試需求和目標，以便設計出更具可測試性的電路板。

4.3 培訓與持續改進

我們定期對設計團隊進行可測試性設計的培訓，不斷優化設計和測試流程，提高產品質量和測試效率。

結論

可測試性設計是PCBA加工中不可或缺的重要環節，直接關系到產品測試的效率、質量和成本。通過合理的設計原則和方法，可以提高電路板的測試可靠性，及時發現和解決問題，確保產品質量和用戶滿意度。在實際操作中，企業應該重視可測試性設計，加強團隊培訓和持續改進，不斷提升產品競爭力和市場份額。
