PCBA功能測試與電氣測試：哪種更適合您的產品？
在PCBA加工的最后一環，測試策略的選擇直接關系到產品質量、生產成本和上市速度。許多工程師在設計驗證階段會反復權衡：該用功能測試還是電氣測試？這個選擇沒有標準答案，它取決于產品特性、生產規模和質量目標。我們通過幾個實際項目的對比，可以看清兩種測試方法的本質差異。
一、測試原理的根本差異

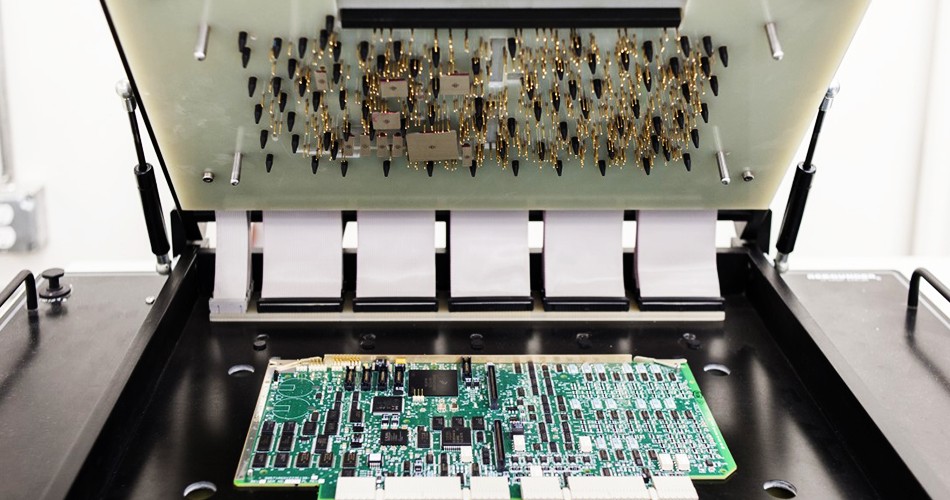

電氣測試，通常指在線測試（ICT）或飛針測試，關注的是PCBA的“靜態健康度”。它的工作原理是在不加電狀態下，通過測試針床或飛針接觸電路板上的特定測試點，測量網絡間的電阻、電容、二極管特性等基礎參數。比如它能精準定位出一個10納法拉的電容是否被錯裝成1納法拉，或是發現由于焊接短路導致的電阻值異常。電氣測試如同給PCBA做一次全面的“體檢”，檢查每個器官是否存在結構性缺陷。
功能測試則模擬產品的真實工作場景。它需要為PCBA上電，注入特定的輸入信號或數據，監測其輸出響應是否符合設計預期。例如測試一塊音頻功放PCBA，功能測試系統會播放一段標準頻率的音頻信號，通過采集輸出端的波形，分析其失真度、信噪比和輸出功率。它驗證的是PCBA作為一個系統能否“正常工作”，而不僅僅是零件安裝正確。
二、成本與時間的現實權衡
電氣測試的前期投入集中在測試治具開發上。一個覆蓋率高、結構穩定的ICT針床治具，開發周期可能需要4到8周，成本從數萬元到十幾萬元不等。但一旦投入使用，每塊PCBA的測試時間通常只需30到90秒，非常適合萬件以上的大批量生產。飛針測試則無需制作治具，編程相對靈活，但測試速度慢（通常幾分鐘每塊），更適用于小批量、多品種的研發樣品或初期量產。
功能測試系統的構建更為復雜。它需要一套精密的供電系統、信號發生與采集裝置，以及高度定制化的測試軟件。開發周期往往更長，成本也更高。某款工業控制器PCBA的功能測試臺，其開發成本相當于ICT治具的三倍。但它的價值在于能夠捕捉到電氣測試無法發現的動態缺陷：比如一顆在特定負載下才會出現的電源管理芯片過熱保護，或是在高速數據傳輸時才會暴露的信號完整性問題。
三、測試覆蓋率的互補特性
理想的PCBA測試方案追求高覆蓋率，但電氣測試與功能測試的覆蓋范圍存在天然差異。電氣測試對制造工藝缺陷的覆蓋近乎完美——它能發現99%以上的元器件錯件、漏件、反貼以及焊接開路短路問題。然而，它對元器件性能的退化、軟件邏輯錯誤或系統級交互問題無能為力。
我們遇到過一個典型案例：一批汽車車燈控制PCBA，順利通過了所有電氣測試項目，但在功能測試中，有5%的板子出現LED調光閃爍。排查發現，是某批次MOSFET的開關特性處于規格書邊緣，與驅動芯片的參數匹配出現臨界異常。這種“邊界性能”問題，電氣測試完全無法察覺。
因此，在高可靠性要求的領域（如汽車電子、醫療設備），成熟的PCBA加工流程往往采用測試策略組合。先通過電氣測試篩除制造缺陷，再通過功能測試驗證系統性能。這種組合將測試覆蓋率從單純的“制造正確”提升到“工作可靠”的層面。
四、如何為您的產品做選擇
決策時可以從四個維度審視您的項目：
產品復雜度與集成度。對于主要由分立元件構成、功能簡單的電源板或控制板，電氣測試可能已足夠。對于包含嵌入式處理器、復雜通信接口（如以太網、CAN總線）或模擬信號鏈的PCBA，功能測試幾乎不可或缺。
產量與產品生命周期。年產量超過十萬片的消費電子產品，投資高成本的ICT治具和自動化功能測試線，其單件測試成本會被大幅攤薄。而對于生命周期短、可能快速迭代的物聯網設備，采用“飛針測試+精簡功能驗證”的組合更具經濟性。
行業合規性要求。醫療或汽車行業的PCBA產品，功能測試通常是強制性的驗證環節，用以證明產品在模擬使用環境下的性能穩定性。
研發與生產團隊的協作模式。功能測試的開發最好由研發與測試工程師緊密合作，將設計驗證階段的測試用例轉化為生產測試程序。如果團隊缺乏這種協作機制，過度復雜的功能測試反而可能成為生產瓶頸。
在PCBA加工環節，測試從來不是成本中心，而是風險控制與價值保證的核心節點。放棄功能測試可能讓潛在缺陷流向終端用戶，而過度依賴復雜的電氣測試則可能拖累產品上市節奏。最務實的路徑，是根據產品的“風險畫像”與商業目標，在測試覆蓋率、成本與效率之間找到屬于您項目的最佳平衡點。
