PCBA生產設備關于定位孔的要求

設備對定位孔的設計要求如下：

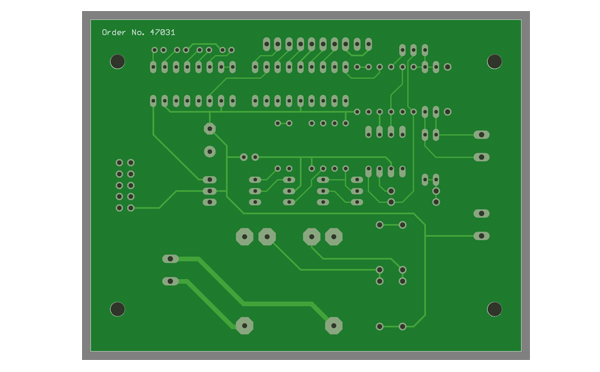

1. 部分印刷機和貼片機使用孔定位，在PCB設計時需預留出定位孔。不同的設備對定位孔的要求可能不同，一般要求PCB兩端要有一對定位孔，孔徑為4mm，分別在PCB左下角、右下角。其中一個定位孔中心位置應距PCB兩邊分別為5mm，另一個定位孔中心位置距PCB下邊為5mm。

2. 對于采用貼片、機插混裝的PCB，需要考慮增加一個機插調整孔，孔徑為4mm×5mm定位孔不能金屬化。需要使用IC或FCT設備檢測的產品，PCB對角也要有一對定位孔，其孔徑及孔間距要求需根據測試設備而定。
