PCB基準識別點的要求

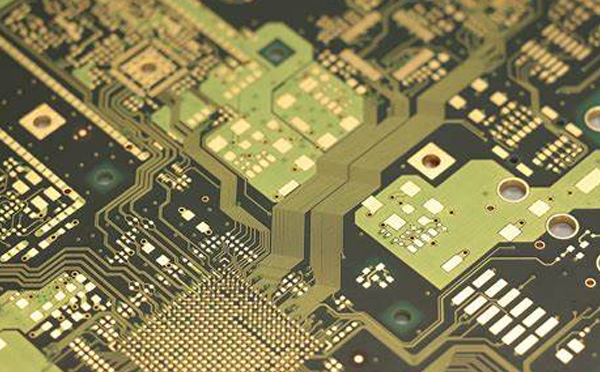

基準識別點也稱Mark點，為SMT組裝工藝中的所有步驟提供共同的可測量點，保證了組裝使用的每個設備能精確地定位電路圖案。因此，Mark點對SMT生產至關重要。Mark點一般分為整板Mark、拼板Mark、局部識別Mark（腳間距小于或等于0.5mm時需要），一般規定Mark中心的標記點為金屬銅箔，直徑為1.0mm，周圍空曠對比區直徑為3mm，金屬銅箔和周圍空曠區域的顏色對比要明顯。

在距離Mark中心3mm范圍內不允許有絲印、焊盤或形切割槽等，否則會造成絲刷機及貼片機識別不良或產生大的偏差；元器件安裝、檢測結果都會產生失誤，工作效率低下。
