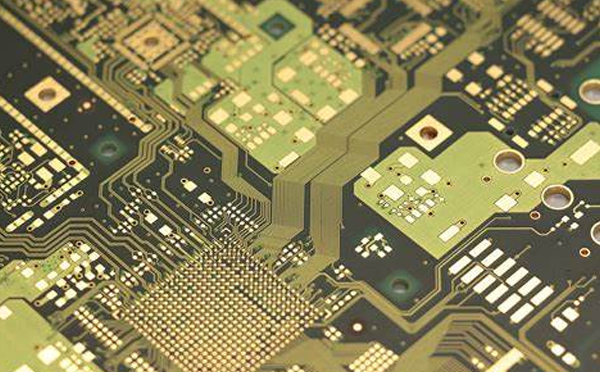

片式元器件焊盤設計缺陷

0.5mm間距的QFP焊盤長度太長，造成短路。

PLCC插座焊盤太短，造成虛焊。

IC的焊盤長度過長，焊膏量較大導致回流時短路。

翼形芯片焊盤過長影響腳跟焊料填充和腳跟潤濕不良。

片式元器件焊盤長度過短，造成移位、開路、無法焊接等焊接問題。

片式元器件焊盤長度過長，造成立碑、開路、焊點少錫等焊接問題。

焊盤寬度過寬導致元器件位移、空焊和焊盤上錫量不足等缺陷。

焊盤寬度過寬，元器件封裝尺寸與焊盤不匹配。

焊盤寬度偏窄，影響熔融焊料沿元器件焊端和PCB焊盤結合處的金屬表面潤濕鋪展所能達成的尺寸，影響焊點形態，降低焊點的可靠性。

焊盤直接與大面積銅箔連接，導致立碑、虛焊等缺陷。

焊盤間距過大或過小，元器件焊端不能與焊盤搭接交疊，會產生立碑、移位、虛焊等缺陷。

焊盤間距過大導致不能形成焊點。
